“THE FRAGMENT”

HET PROJECT EN DE EISEN

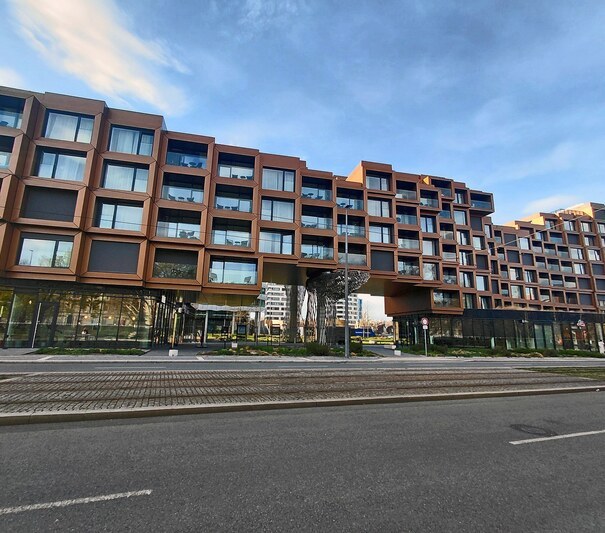

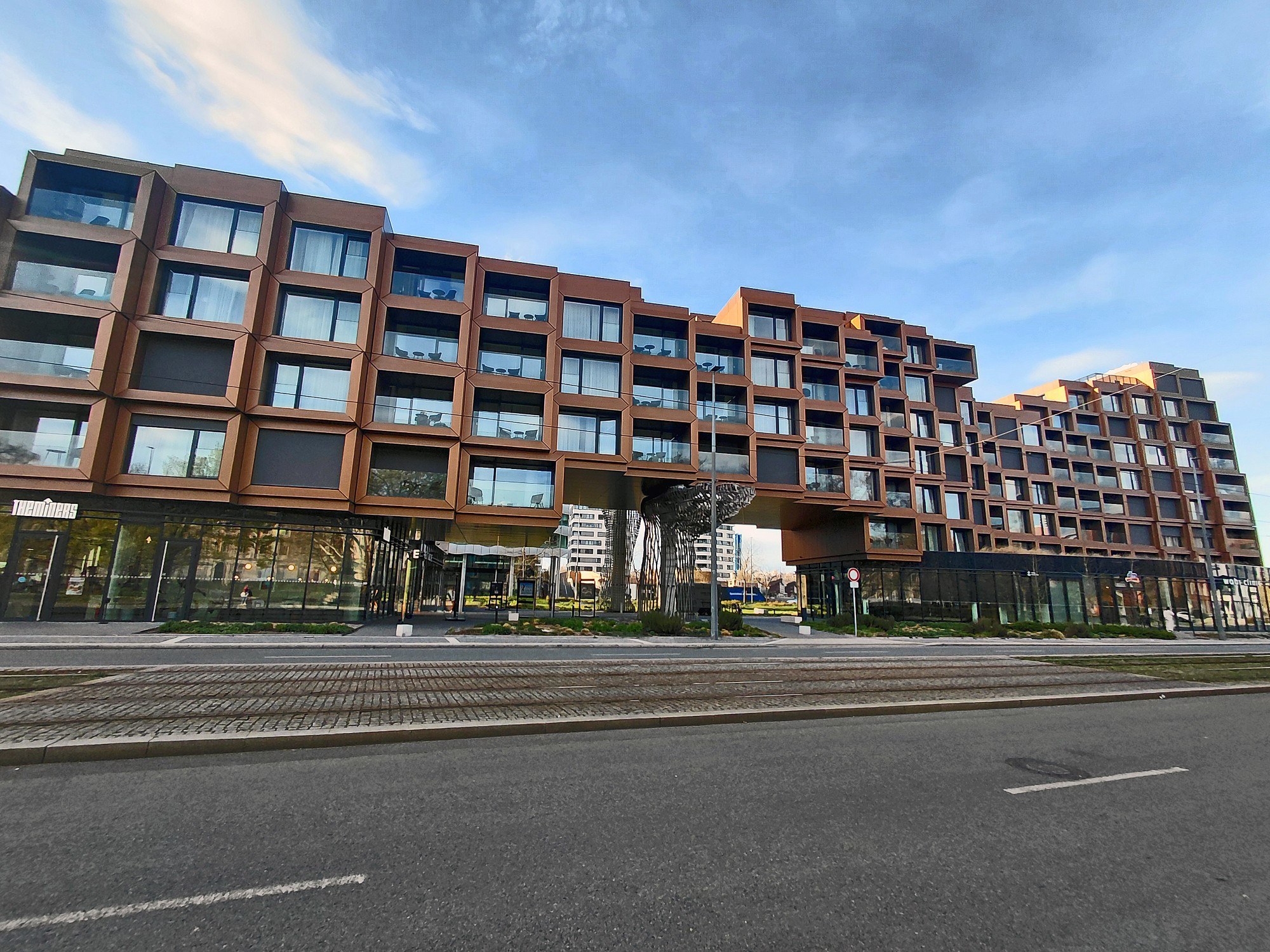

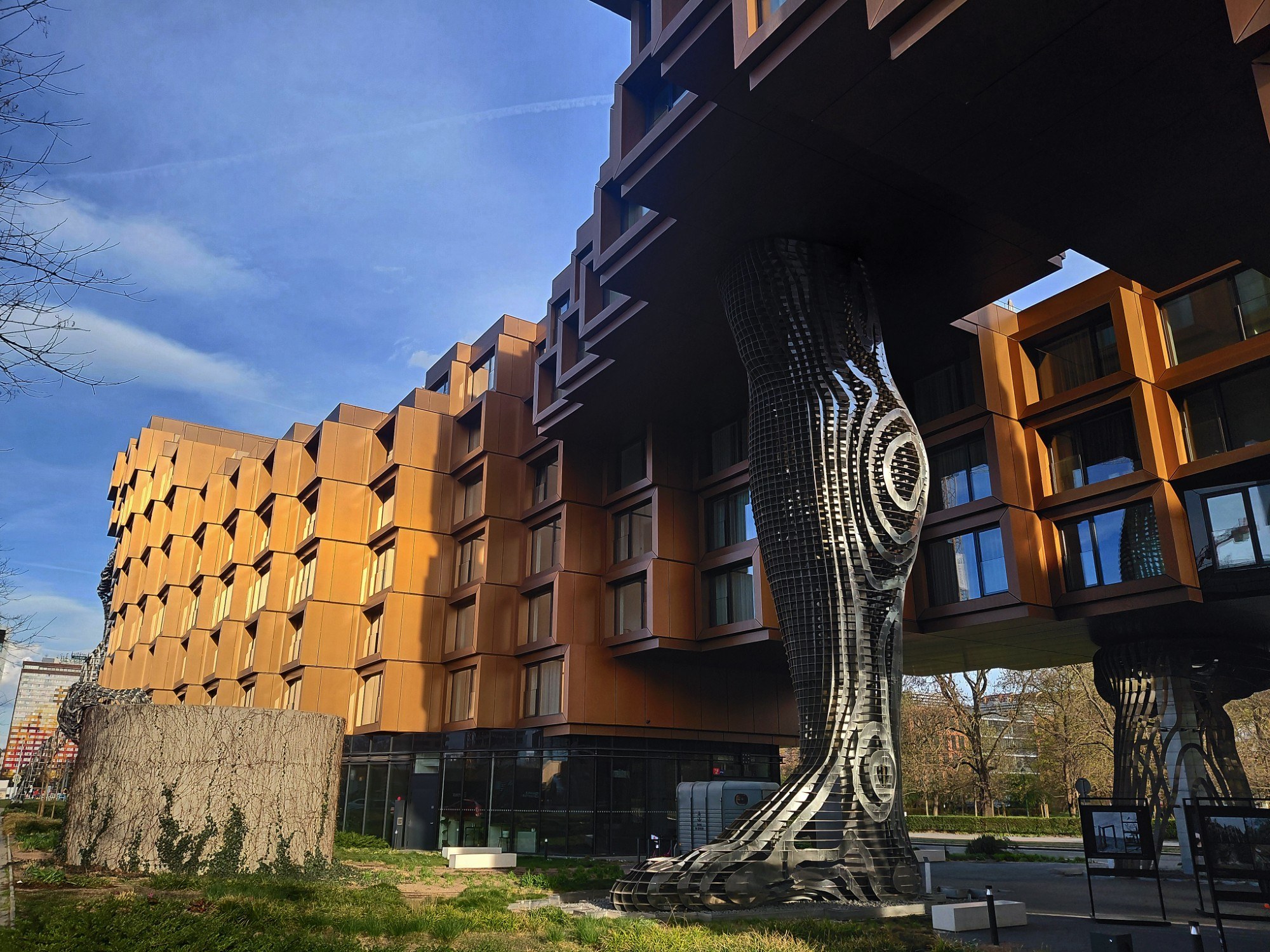

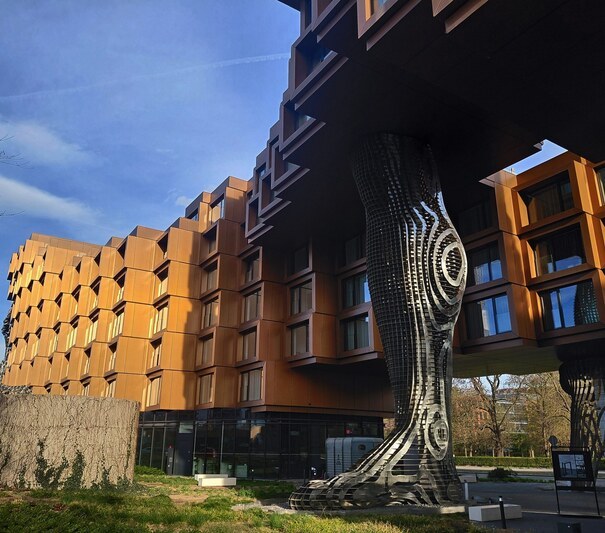

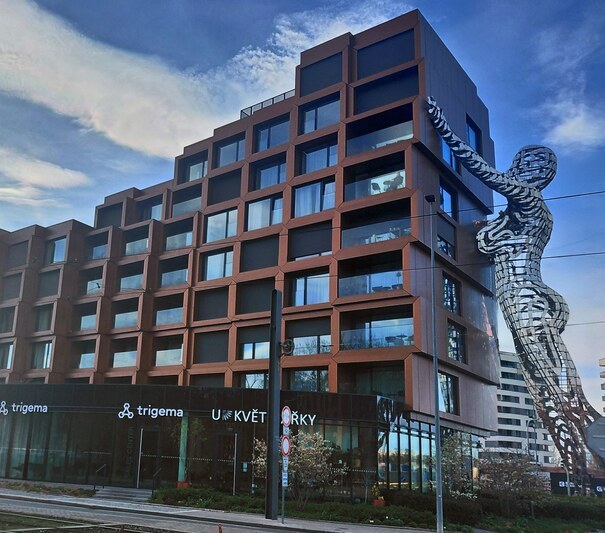

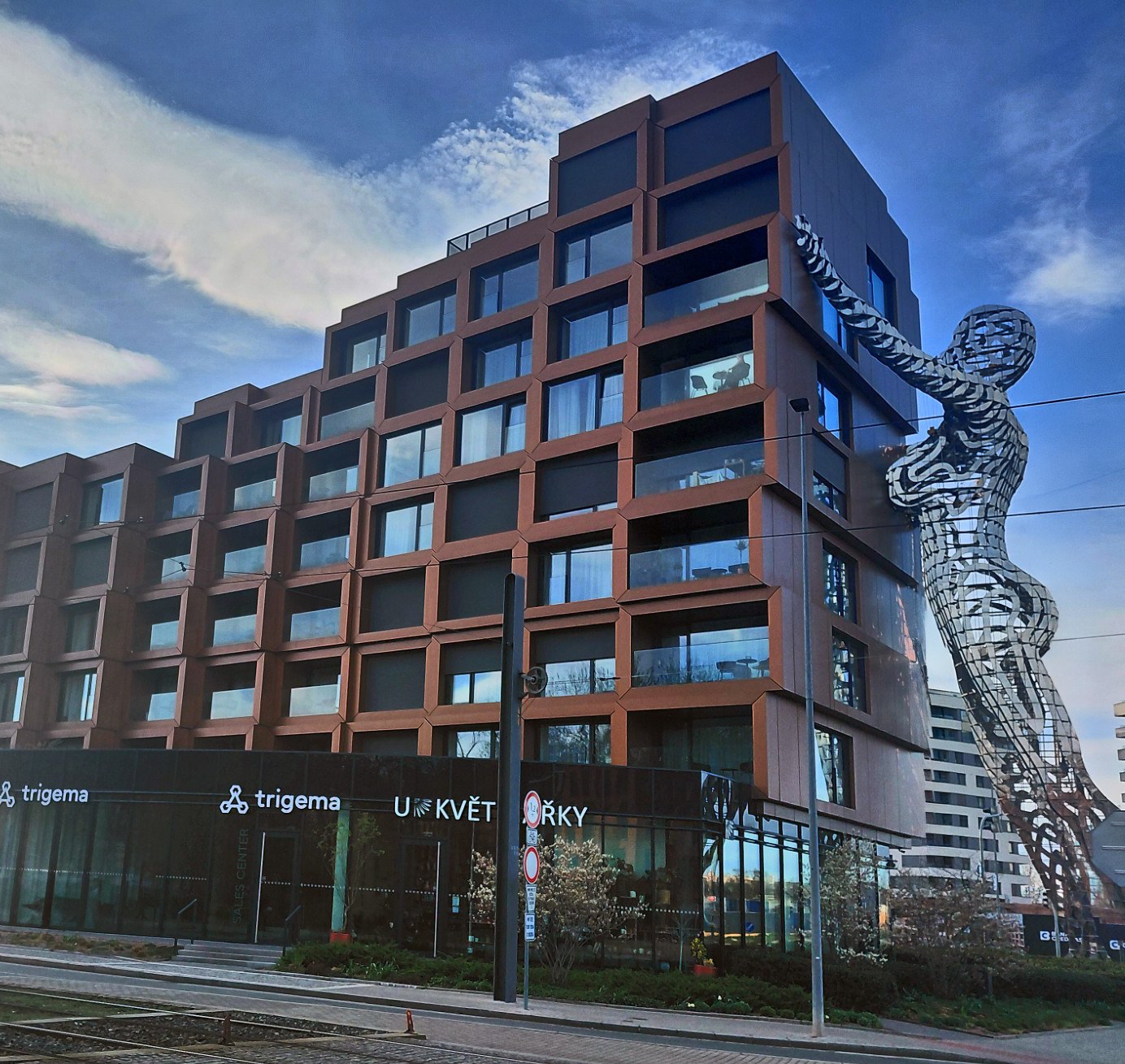

Het Fragment-gebouw in de Praagse wijk Karlín is gerealiseerd in de buurt van een tramlijn en een metrolijn eronder. Het gebouw bestaat uit kelderverdiepingen met parkeerplaatsen, een begane grond met commercieel gebruik en ongeveer 8 bovenverdiepingen met woongebruik.

De ongebruikelijke constructie van het woonproject Fragment vereiste geselecteerde elastomeerlagers voor trillingsisolatie vanwege de verschillende belastingen op het vloeroppervlak. De passerende treinen oefenen dynamische krachten uit op de bovenbouw, de tunnel en de onderliggende grond. Dit leidt tot trillingen in het gebouw.

The Solution

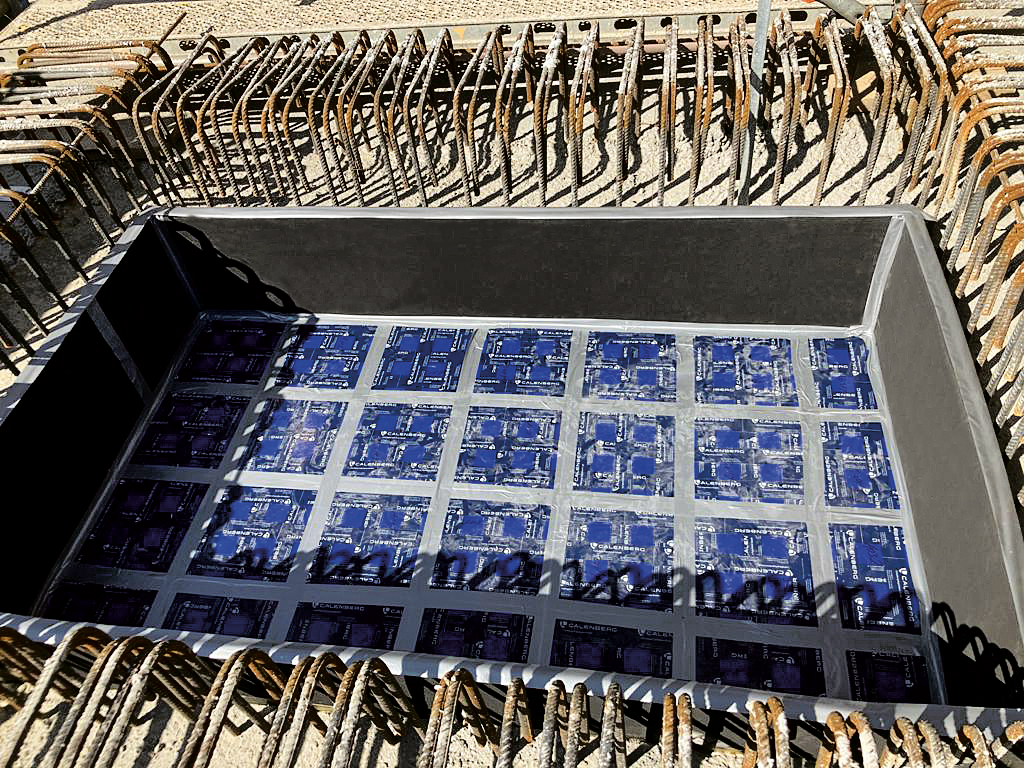

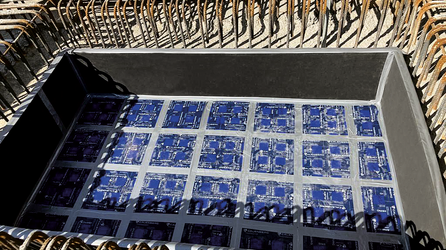

De elastische lagering werd uitgevoerd op een oppervlakte van ongeveer 1200 m² met een combinatie van Cibatur en Cipremont en Citrigon typen voor een belastingsbereik van 0,4 N/mm² tot 7 N/mm². De lagers werden geïnstalleerd als enkelvoudige en strokenlagers tussen de begane grond en de eerste verdieping. De gemiddelde afstemfrequentie was 12 Hz.
