SAP GARDEN MÜNCHEN

HET PROJECT EN DE EISEN

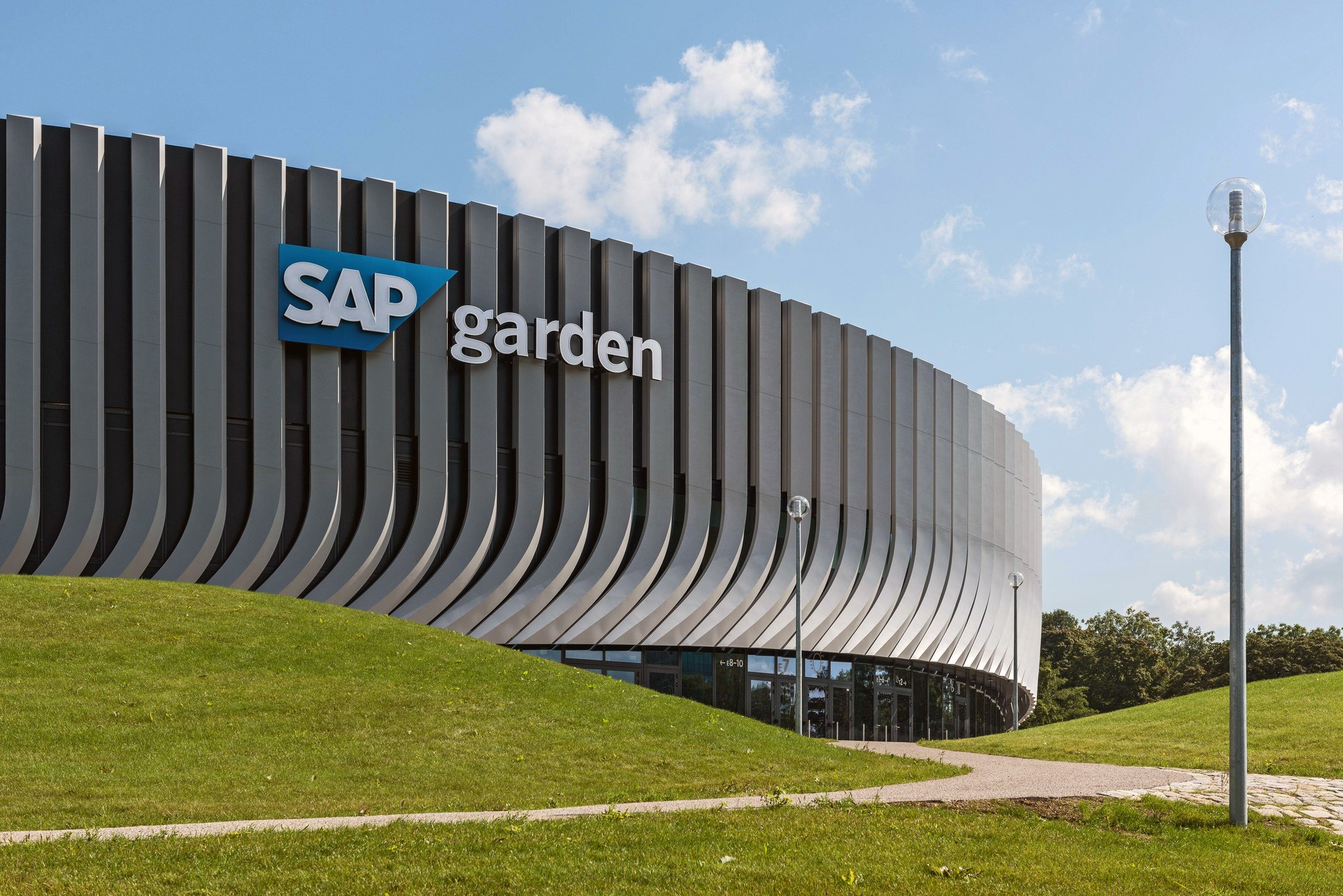

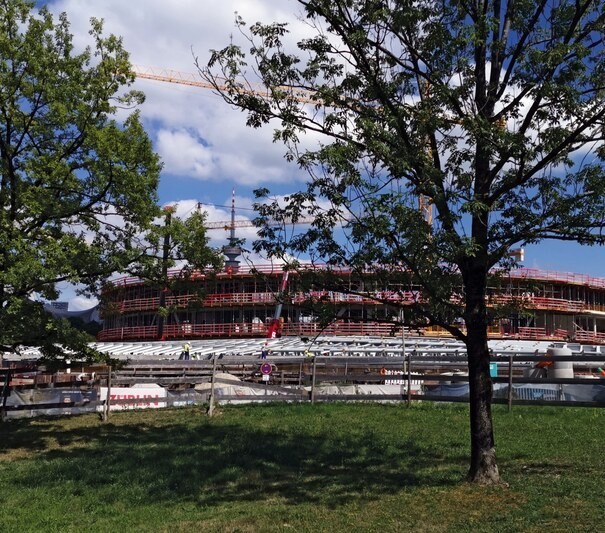

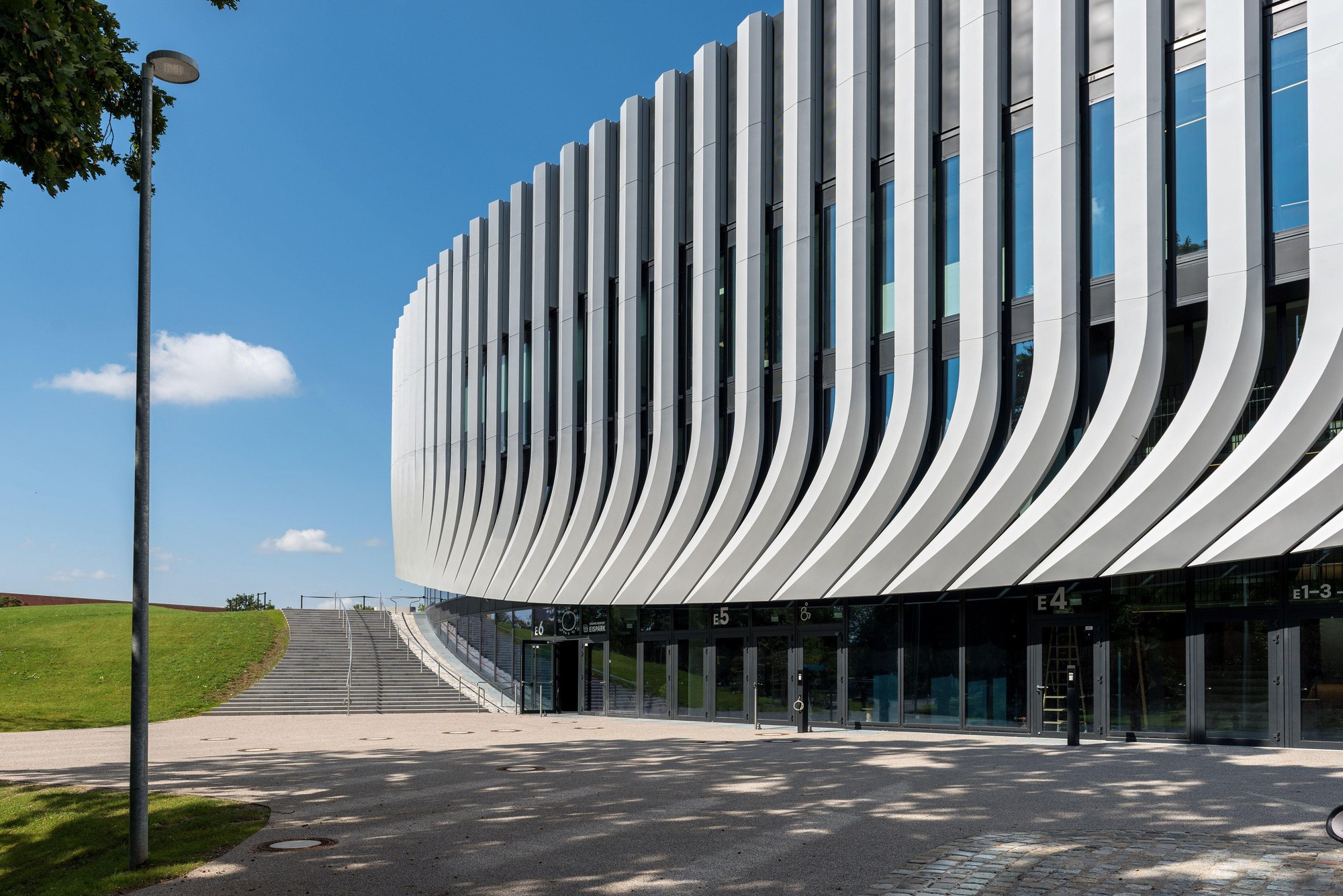

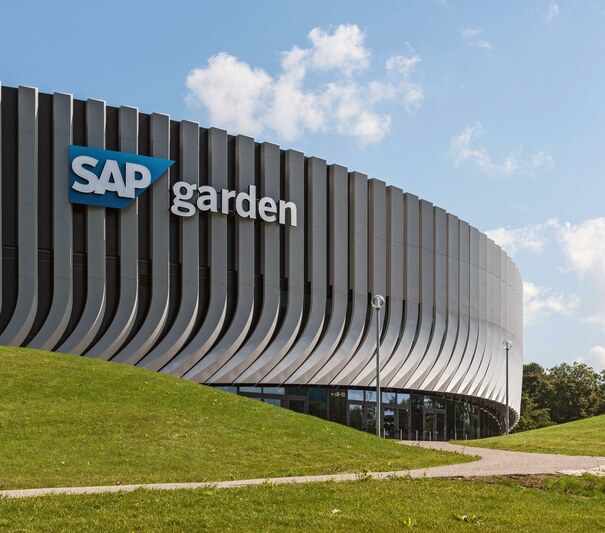

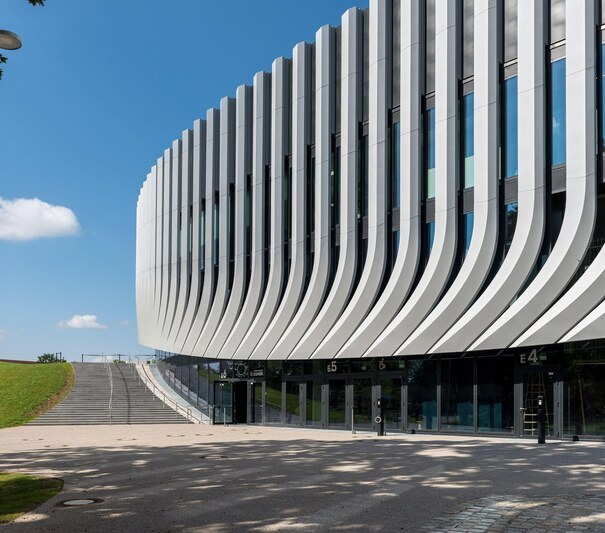

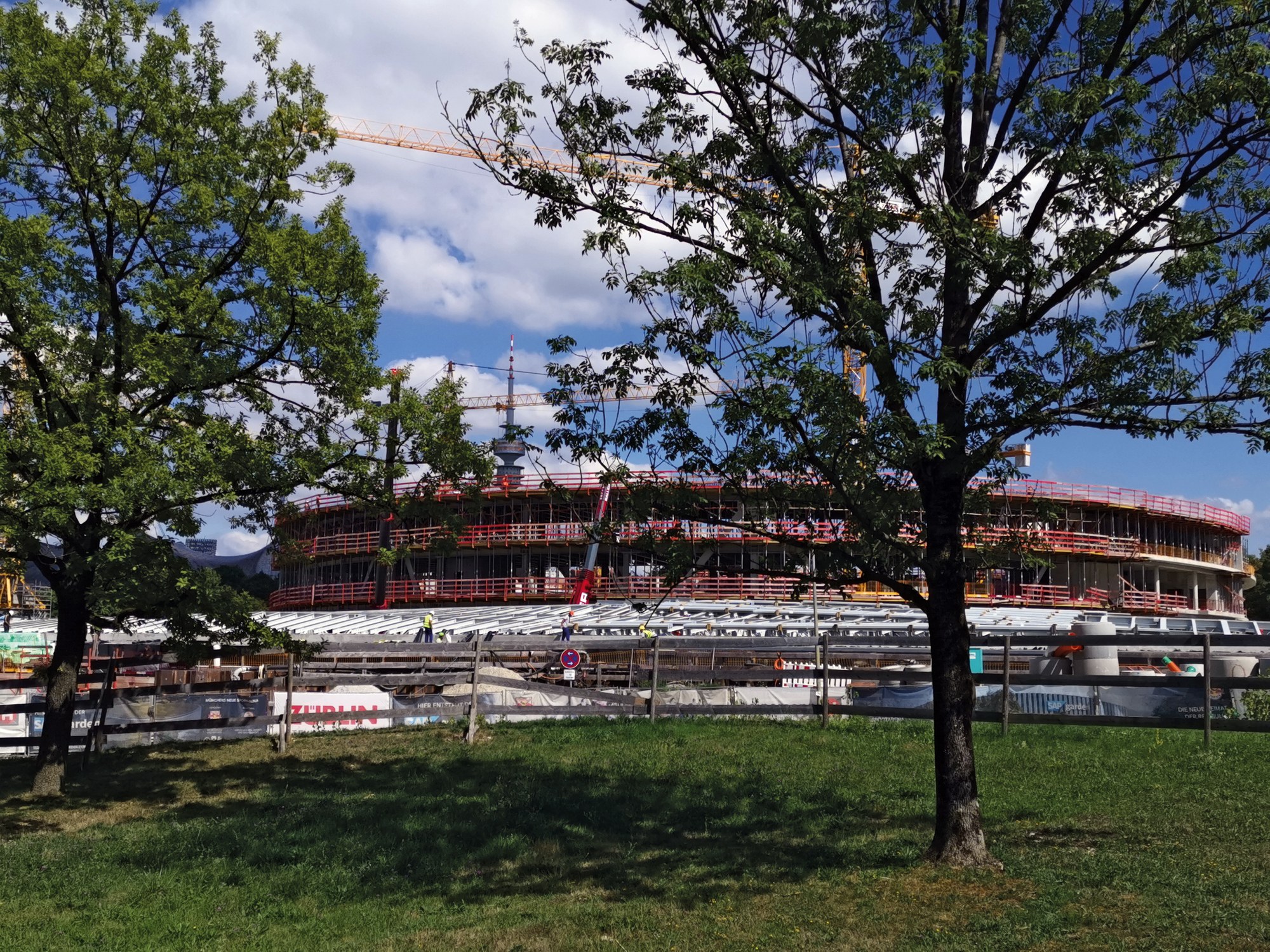

De SAP Garden is een multifunctionele hal met zes verdiepingen met ≈ 70.000 m² bruto vloeroppervlak die op de locatie van het in 2015 gesloopte olympische wielerstadion in het Olympiapark van München wordt gebouwd. De arena is in 2024 in gebruik genomen en biedt plaats aan aan maximaal 12.500 bezoekers. De ijshockeyclub EHC Red Bull München (DEL) en het basketbalteam van FC Bayern München (BBL) spelen hun thuiswedstrijden in deze hal.

Om aan de voorgeschreven eisen aan een duurzame, veilige ondersteuning en stabiliteit te voldoen, zijn elastomeer opleggingen van Calenberg toegepast. Concreet betekende dit:

• Ondersteuning van de wanden en tribuneconstructie
• Opvang van verplaatsingen tot ± 30 mm als gevolg van belastingen door publieksverkeer, met gelijktijdige gecentreerde belastingsoverdracht aan de aangrenzende onderconstructie
• Nivellering van ongelijkmatigheden door bouwtoleranties

DE OPLOSSING

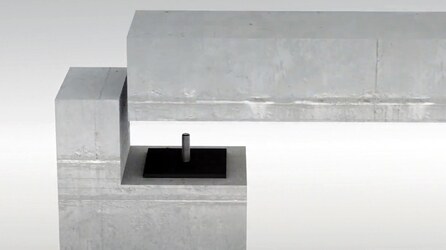

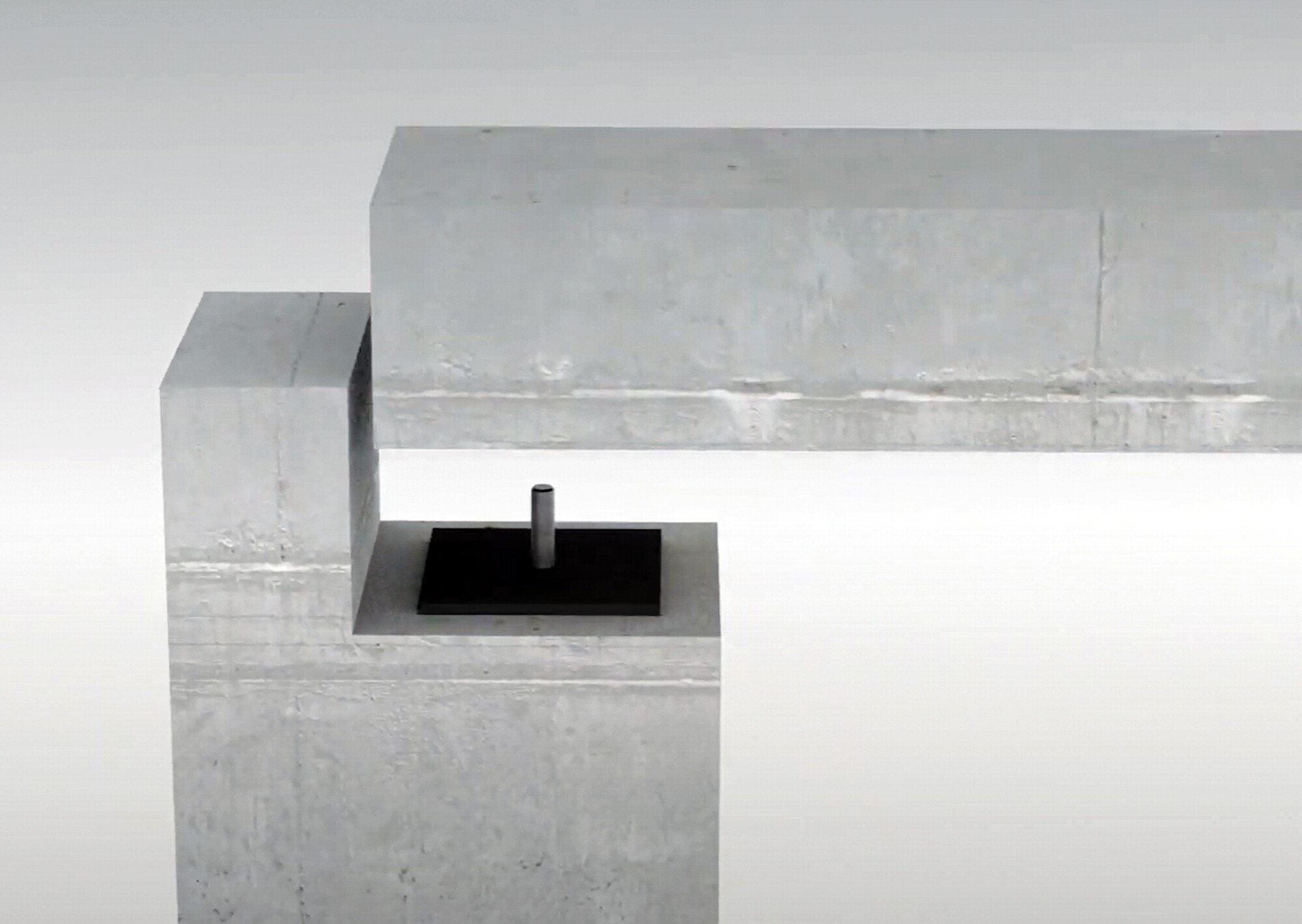

Voor de oplegging van de tribune is het officieel goedgekeurde Compactlager S 65 in verschillende dikten tussen 10 en 30 mm toegepast. Aan de brandwerendheidseisen is voldaan door de bekleding met Ciflamon.
In bouwdeelcomponenten die op afschuiving worden belast, zijn voor de geplande opname van verplaatsingen Calenberg Civalit-glijopleggingen aangebracht. Daardoor kunnen verplaatsingen van bouwdelen tot 30 mm worden opgevangen.
