NIEUWBOUW CARL ZEISS

HET PROJECT EN DE EISENS

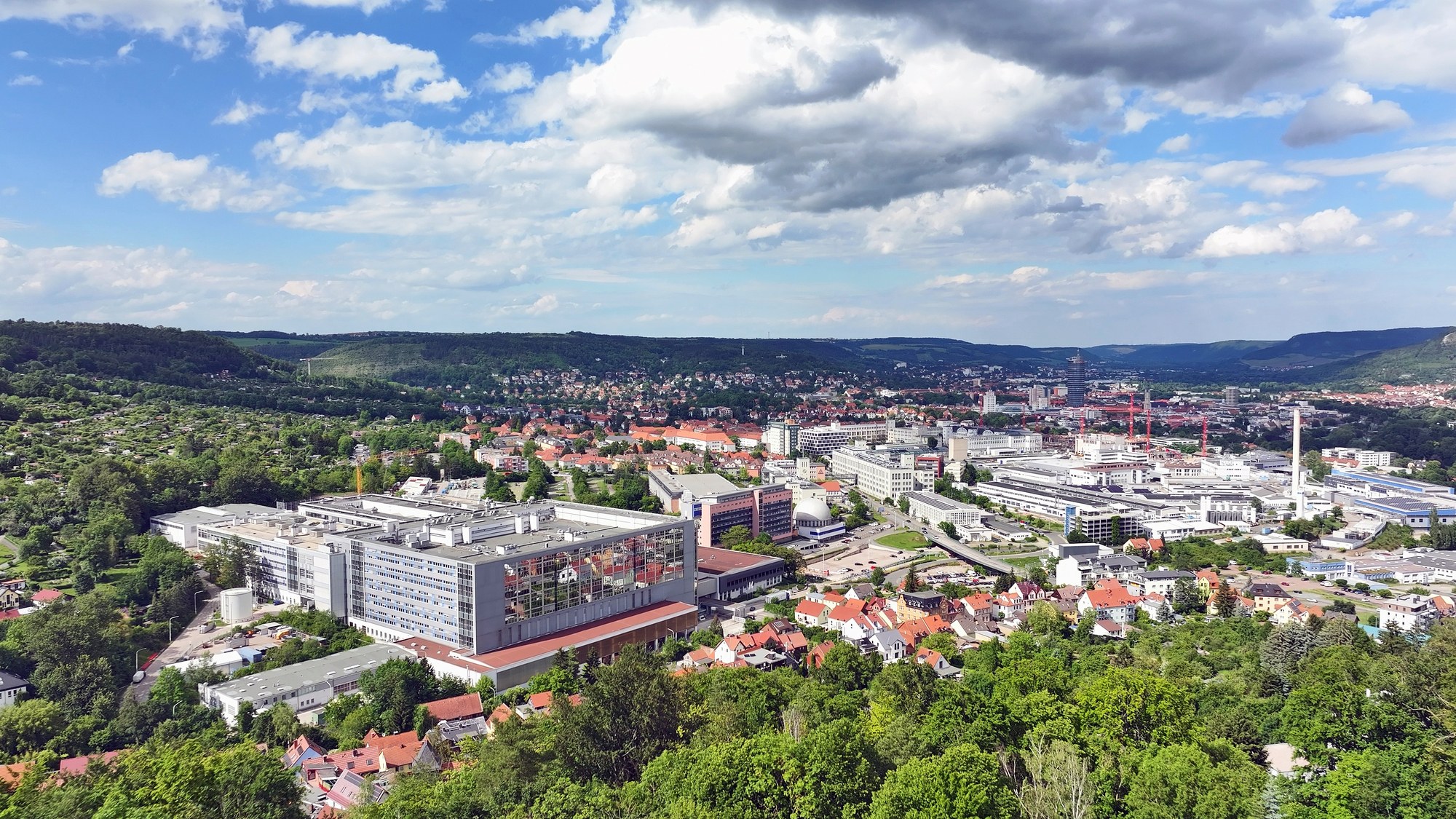

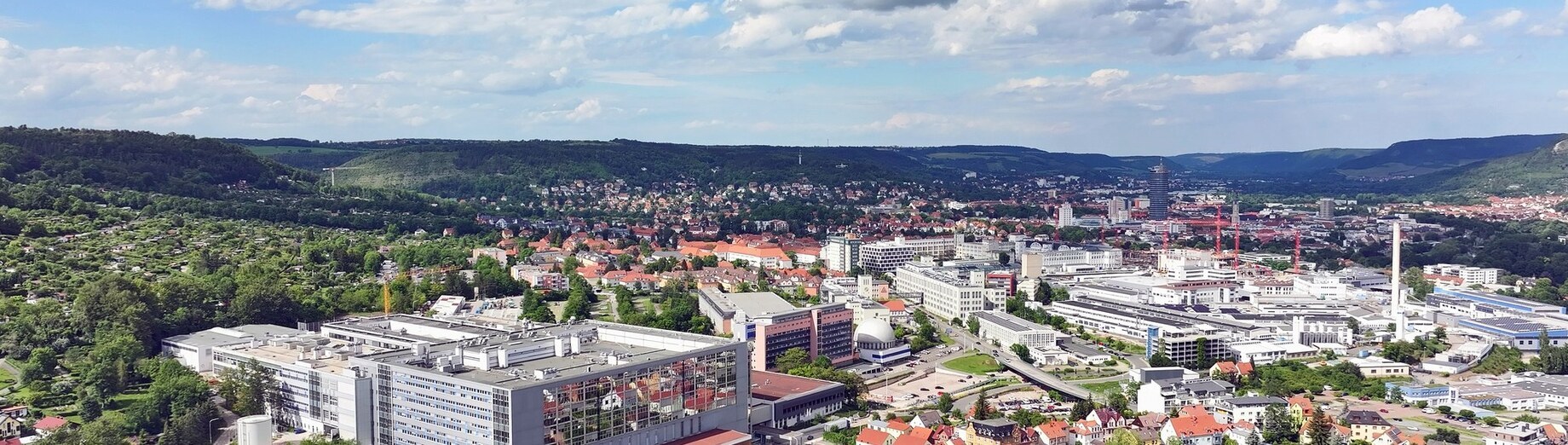

Het bedrijf Carl Zeiss AG bouwt in Jena op een bouwoppervlakte van ongeveer 80.000 m2 een ultramodern gebouwencomplex met meerdere verdiepingen met kantoor-, technologische en laboratoriumruimtes en geïntegreerde productiezones. De nieuwbouw wordt voornamelijk in gestort gewapend beton uitgevoerd, grotere bouwfasen echter als prefab.

De grote uitdaging was om de nodige grote verschuivingen in het gestort beton veilig op te vangen met behulp van geschikte elastomeer opleggingen. Daarnaast moesten de schuinstaande stutten in de doorvoeren via verticaal aangebrachte glijopleggingen uiterst wrijvingsarm worden gelagerd.

DE OPLOSSING

Om aan deze eisen tegemoet te komen werden Ciparall-glijopleggingen type GFK en Ciparall-glijopleggingen van Calenberg die door het bouwtoezicht toegelaten zijn met Ciflamon-ommanteling (brandbestendigheidsklasse F 90) gebruikt.
De Ciparall-glijoplegging in gestort beton laat horizontale verschuivingen van maximaal 80 mm toe. Per plafondelement werden telkens vier glijopleggingen aangebracht om de lasten optimaal te verdelen en de bewegingen gecontroleerd mogelijk te maken.
Alle bouwlagers werden voorgemonteerd geleverd om het bouwproces zo efficiënt mogelijk te laten verlopen.
Hierdoor verliep niet alleen de montage heel wat eenvoudiger, maar moesten de lagers ook niet meer in beton worden gegoten.
