ELBPHILHARMONIE HAMBURG

HET PROJECT EN DE EISEN

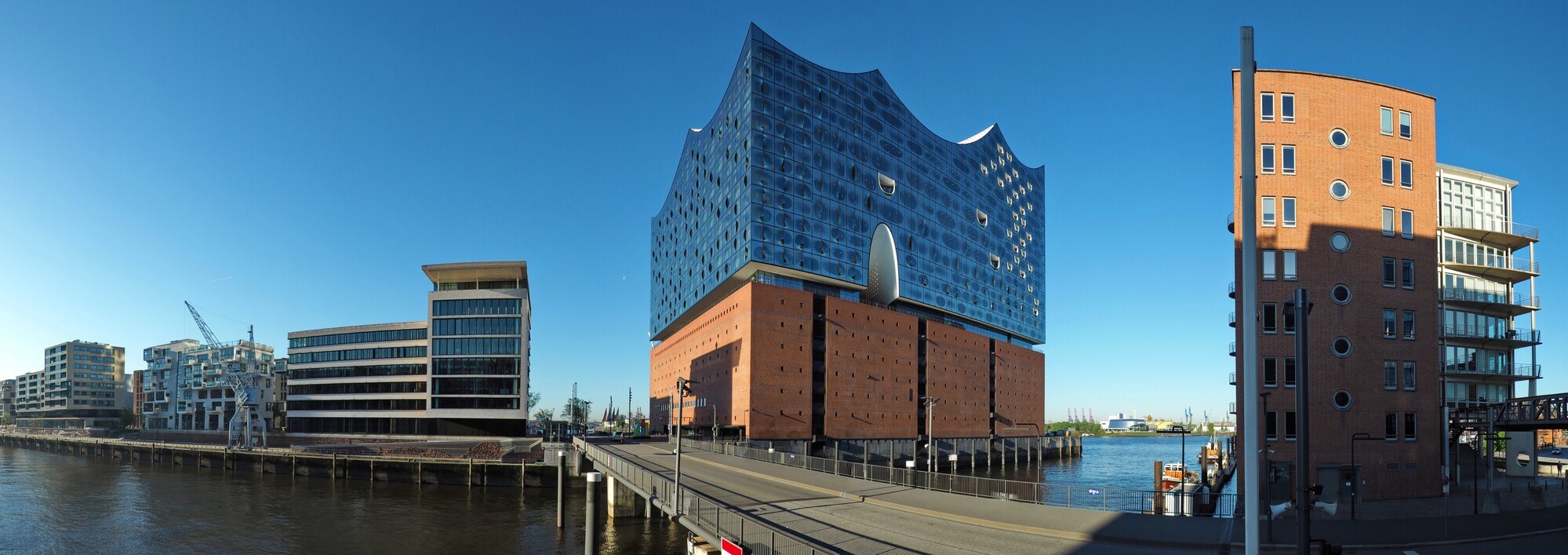

De Elbphilharmonie van Hamburg van 110 meter hoog staat op een opvallende plaats aan de Elbe en is niet alleen een culturele blikvanger van de stad, maar ook een internationale publiekstrekker voor muziekliefhebbers.
Het gebouw omvat drie concertzalen, horeca, een hotel en exclusieve appartementen alsook een parkeergarage en congresruimtes.

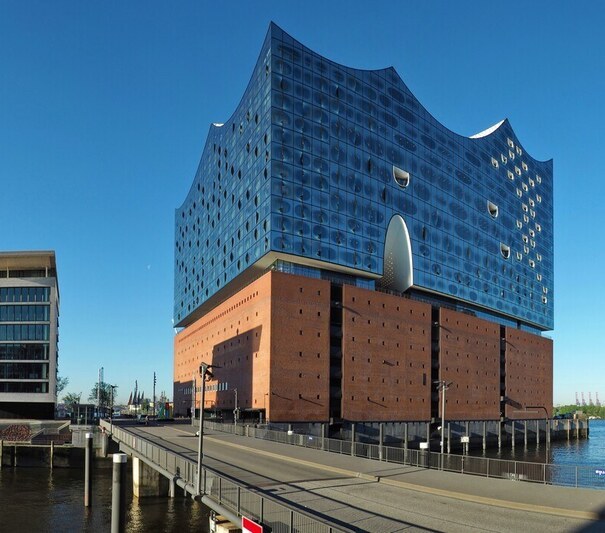

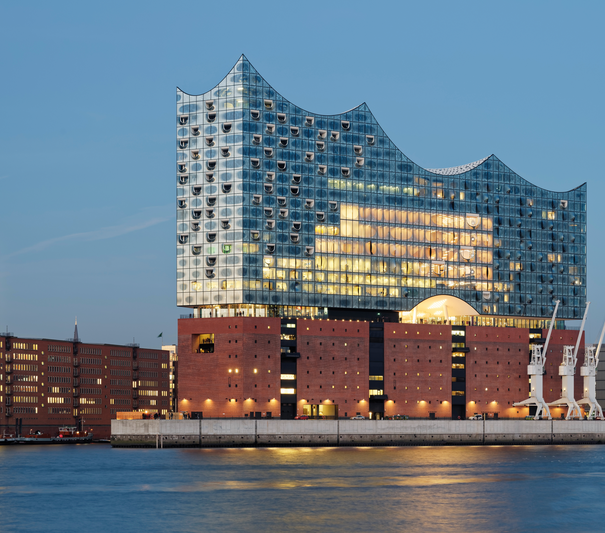

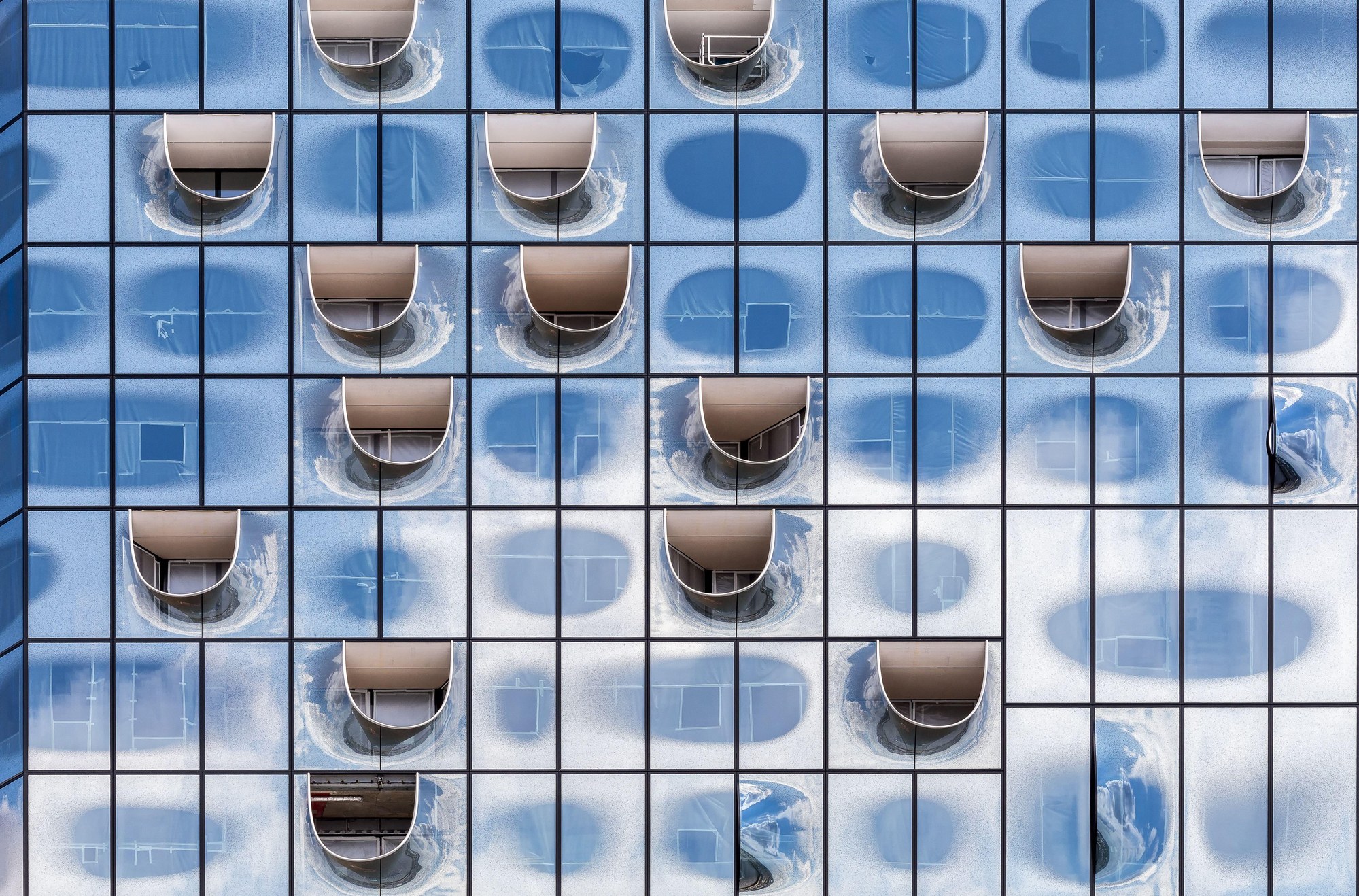

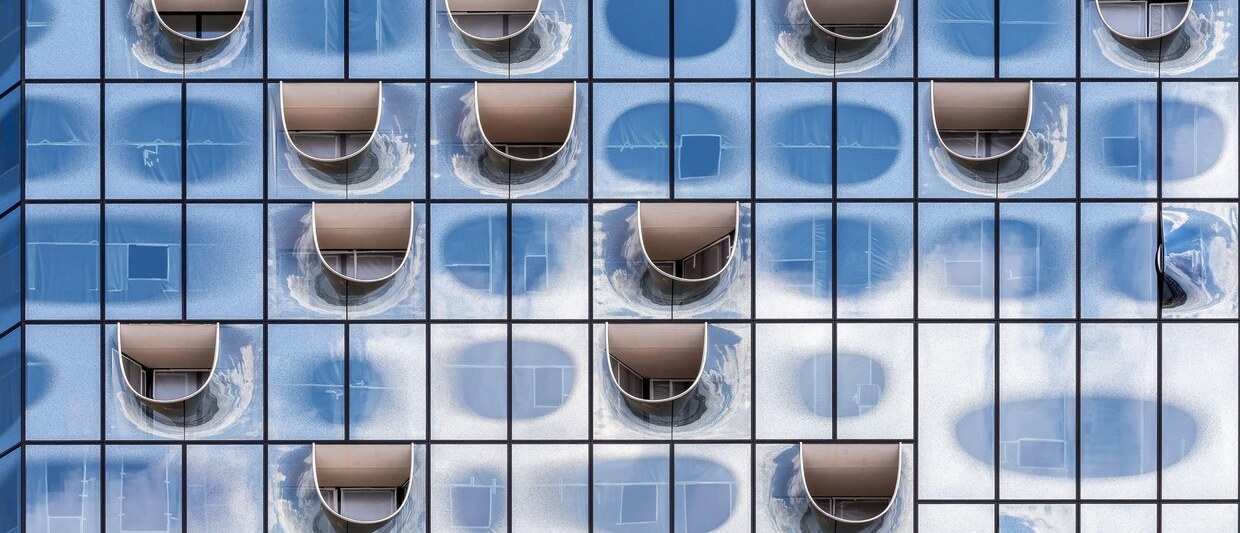

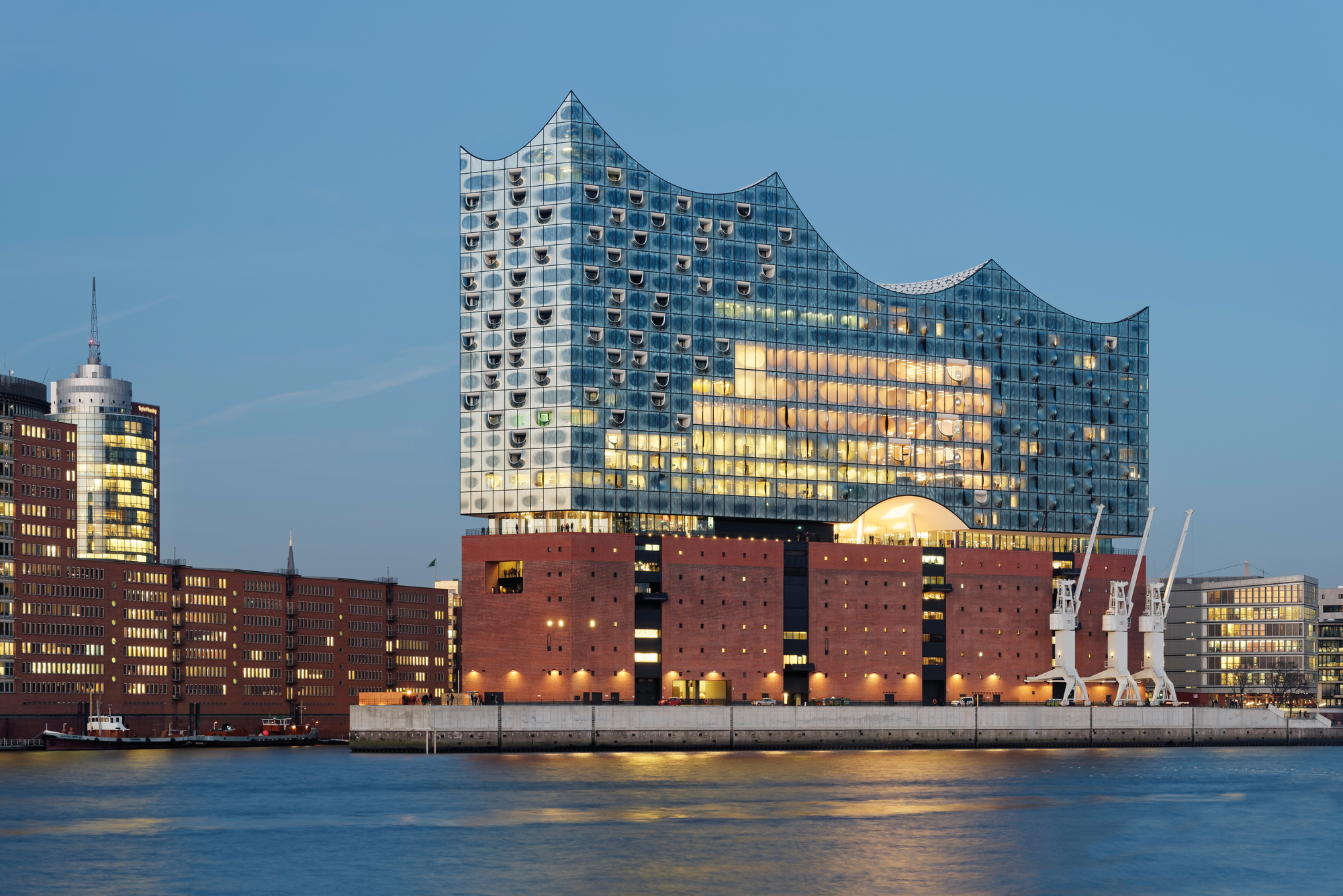

Boven op het historische pakhuis uit baksteen werd een enkelwandige gevel van golvend glas geplaatst bestaande uit afzonderlijk gevormde, reflecterende glasplaten. Het dak van 6000 m² groot en 8000 ton zwaar heeft een indrukwekkende vorm en wordt ondersteund door individueel gebogen stalen balken.
De technische realisatie van het bouwconcept vormde een grote uitdaging voor de planning van de draagconstructie en elastische ontkoppeling.

DE OPLOSSING

Om aan de eisen te voldoen, werden er bij dit project zowel verschillende bouwlagers, speciale uitvoeringen als dynamische elastomeer opleggingen gebruikt.

De glazen gevel die door een stalen frame omlijst en gedragen wordt, vereiste ingrepen voor thermische scheiding. Om energieverlies tegen te gaan, vervaardigde Calenberg speciaal een complexe speciale constructie op basis van het kerncompactlager die in de stalen constructie van de gevel werd gebouwd.

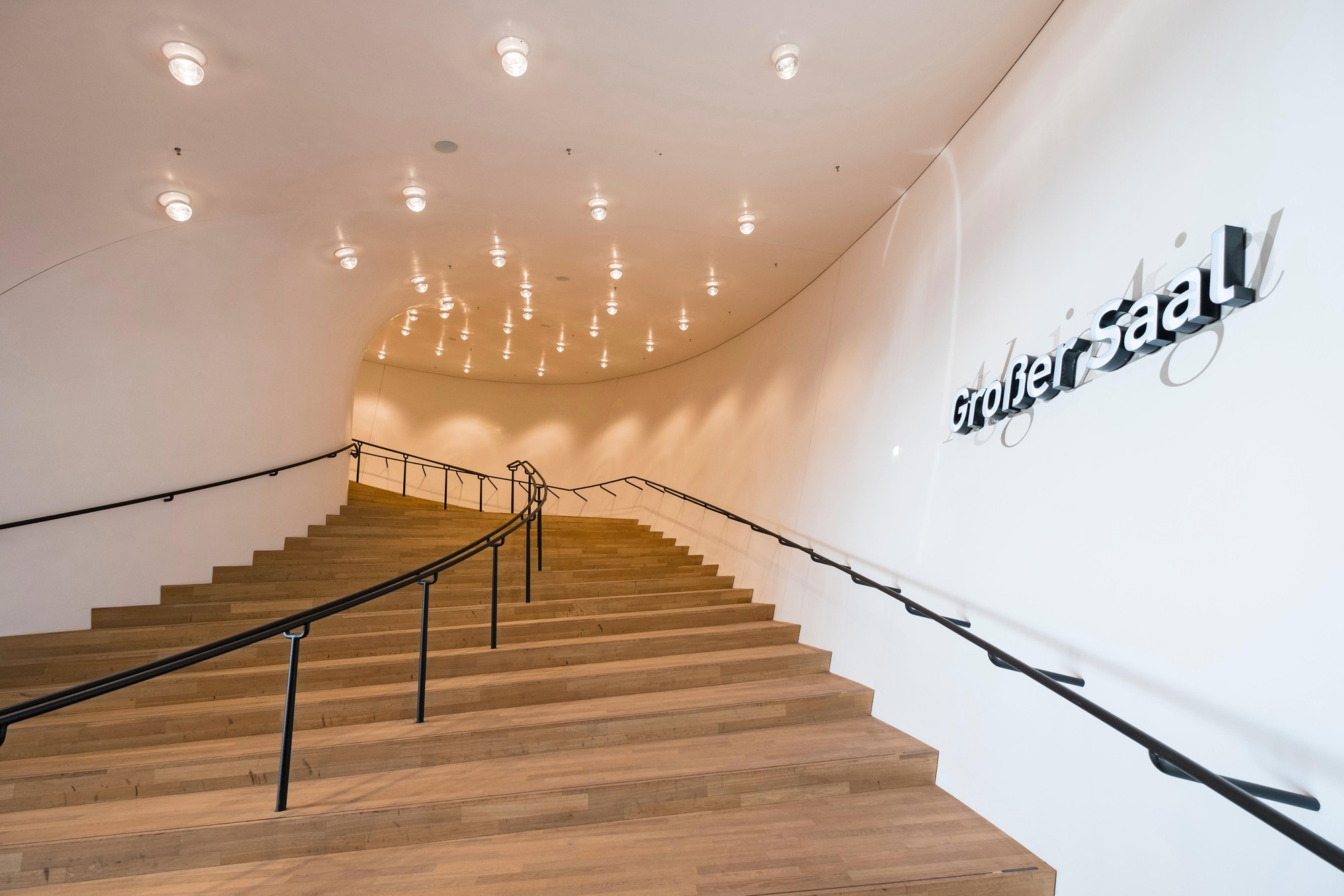

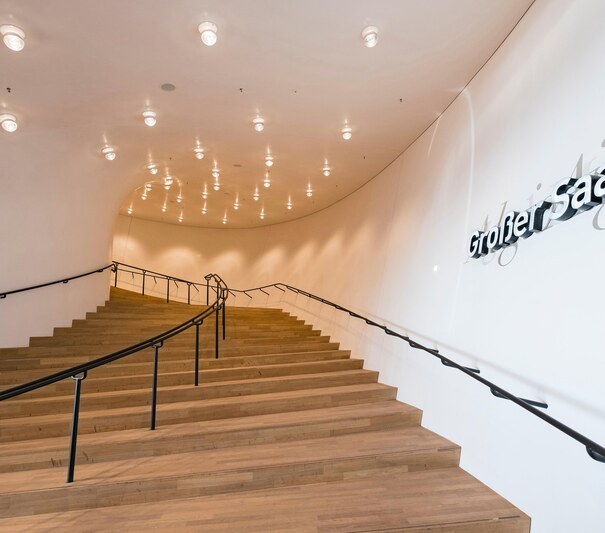

Speciale elastische ondersteuningen met het bi-Trapezlager zorgden voor een akoestische ontkoppeling van de trappen, waardoor contactgeluid wordt vermeden.

In de fundering werden extra palen van gewapend beton geplaatst, opdat de historische sokkel de zware glazen gevel en het dak zou kunnen dragen. De palen zorgen ervoor dat de optredende belasting doelgericht naar de belastbare bodemlagen wordt afgevoerd. Daarvoor werden de elastomeer opleggingen CR 2000 van Calenberg gebruikt, die ook in de ondersteuning van het dak werden ingezet.

Hierdoor kon worden verzekerd dat de Elbphilharmonie nog steeds op vaste grond staat en geen bouwschade vertoont.
