PANDION FÜNF FREUNDE
WOONWIJK MET EEN MARKANTE METSELWERKGEVEL
HET PROJECT EN DE EISEN

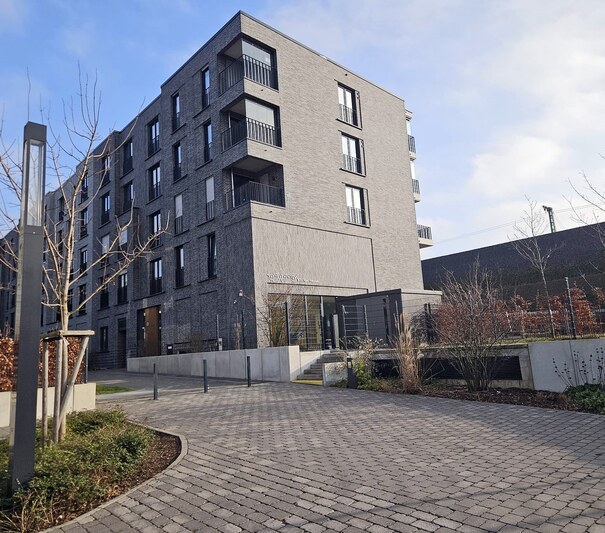

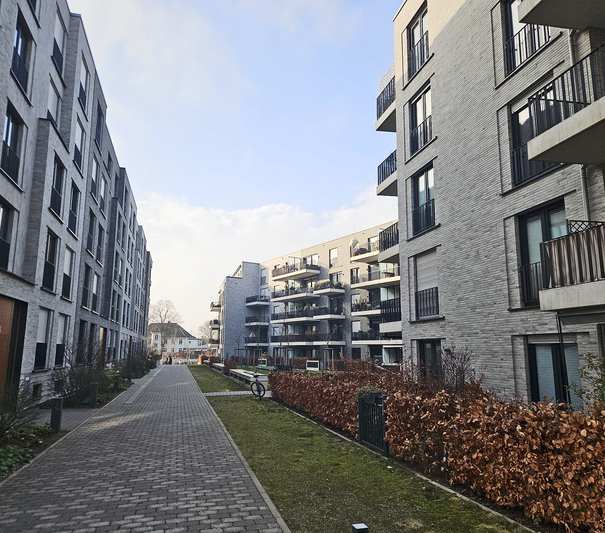

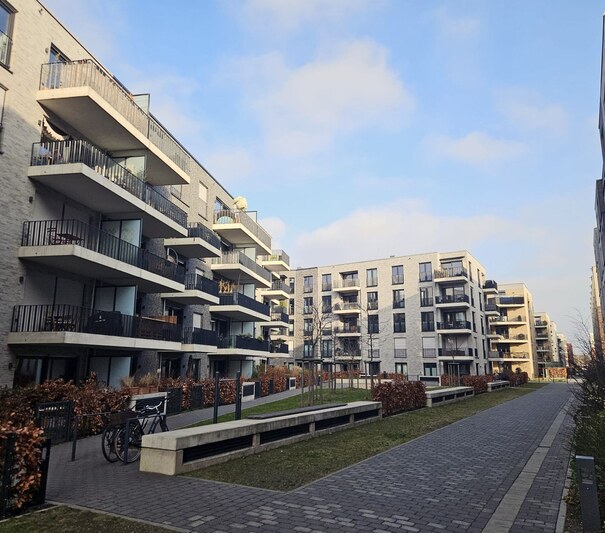

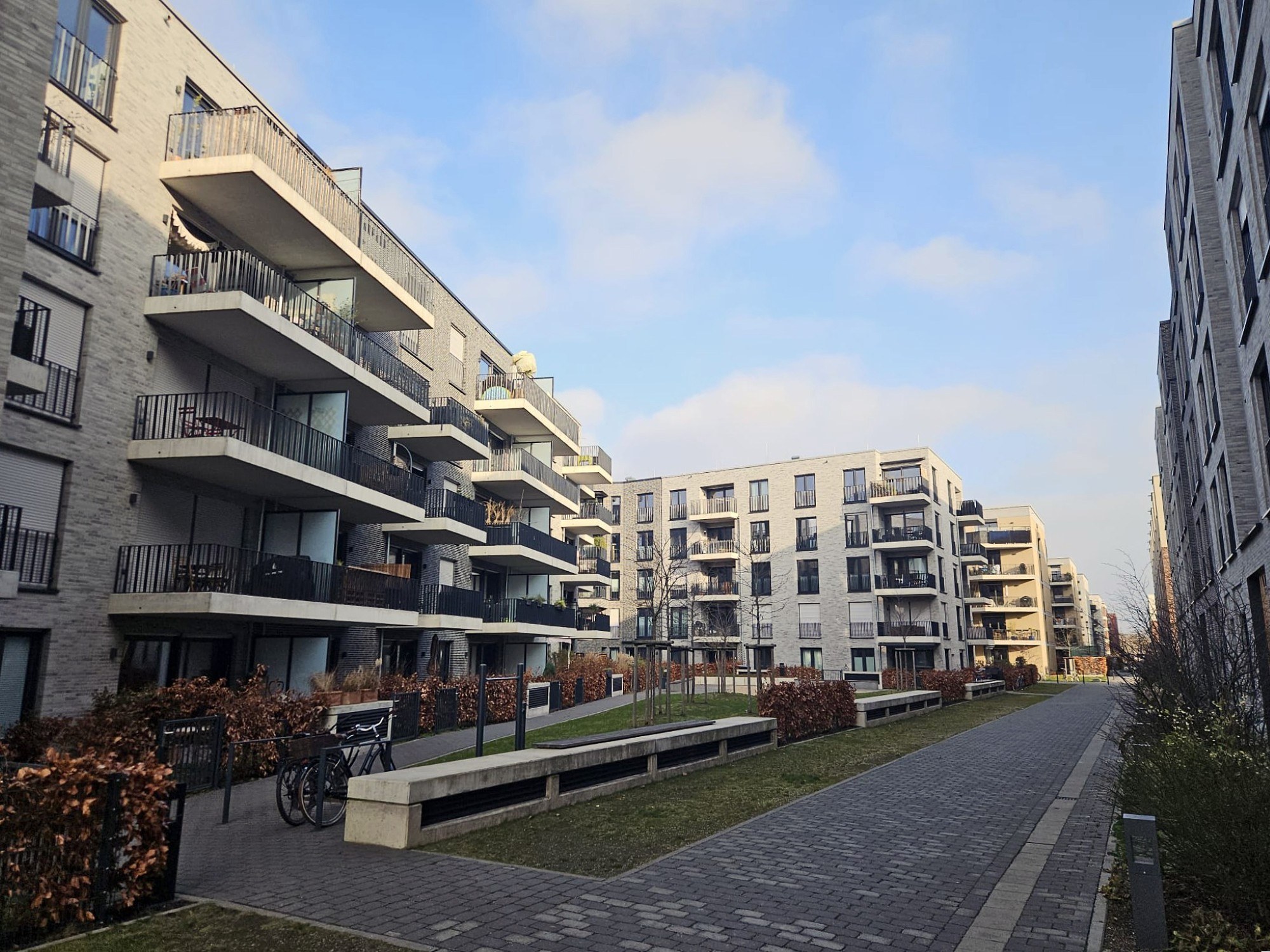

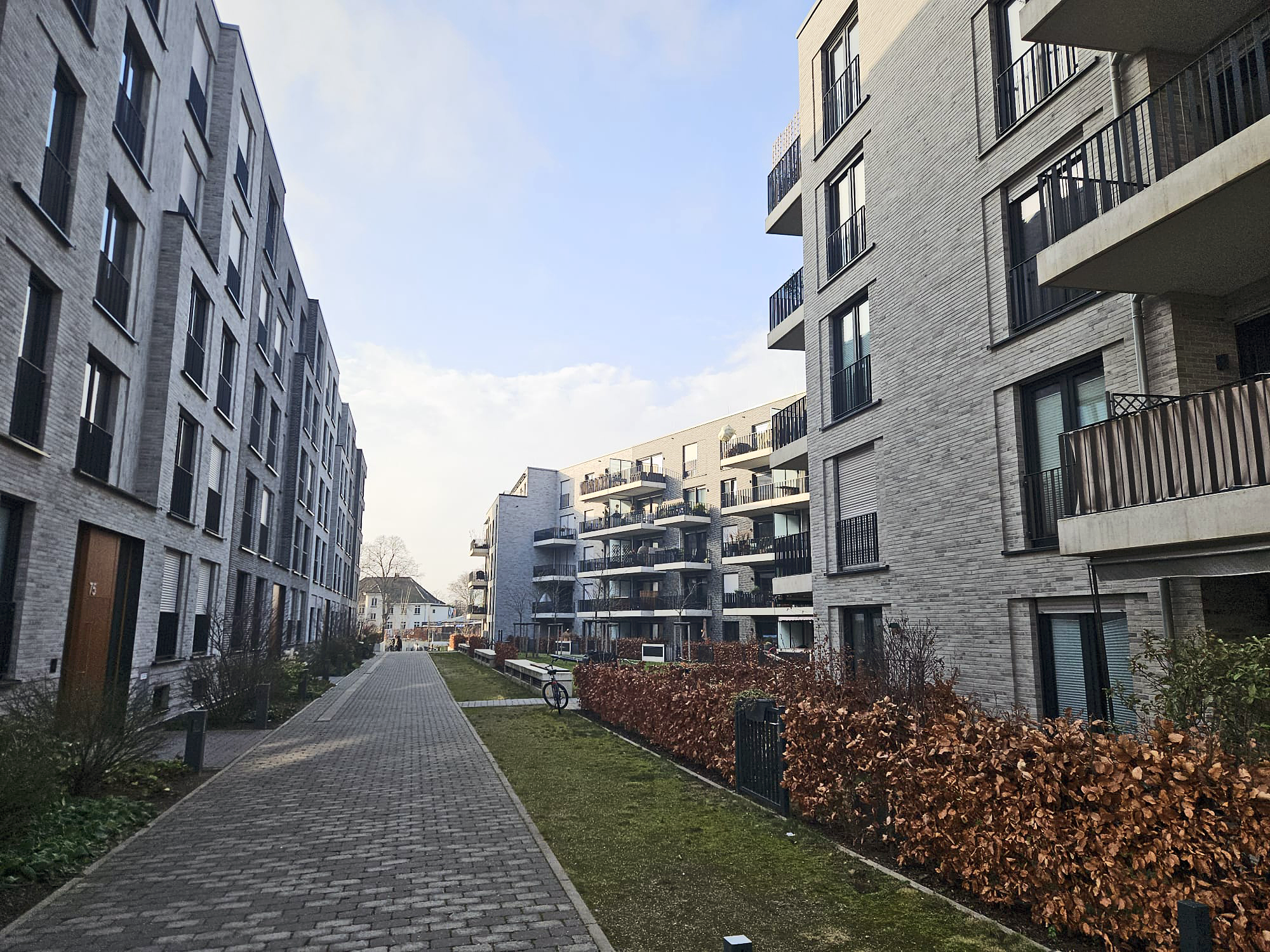

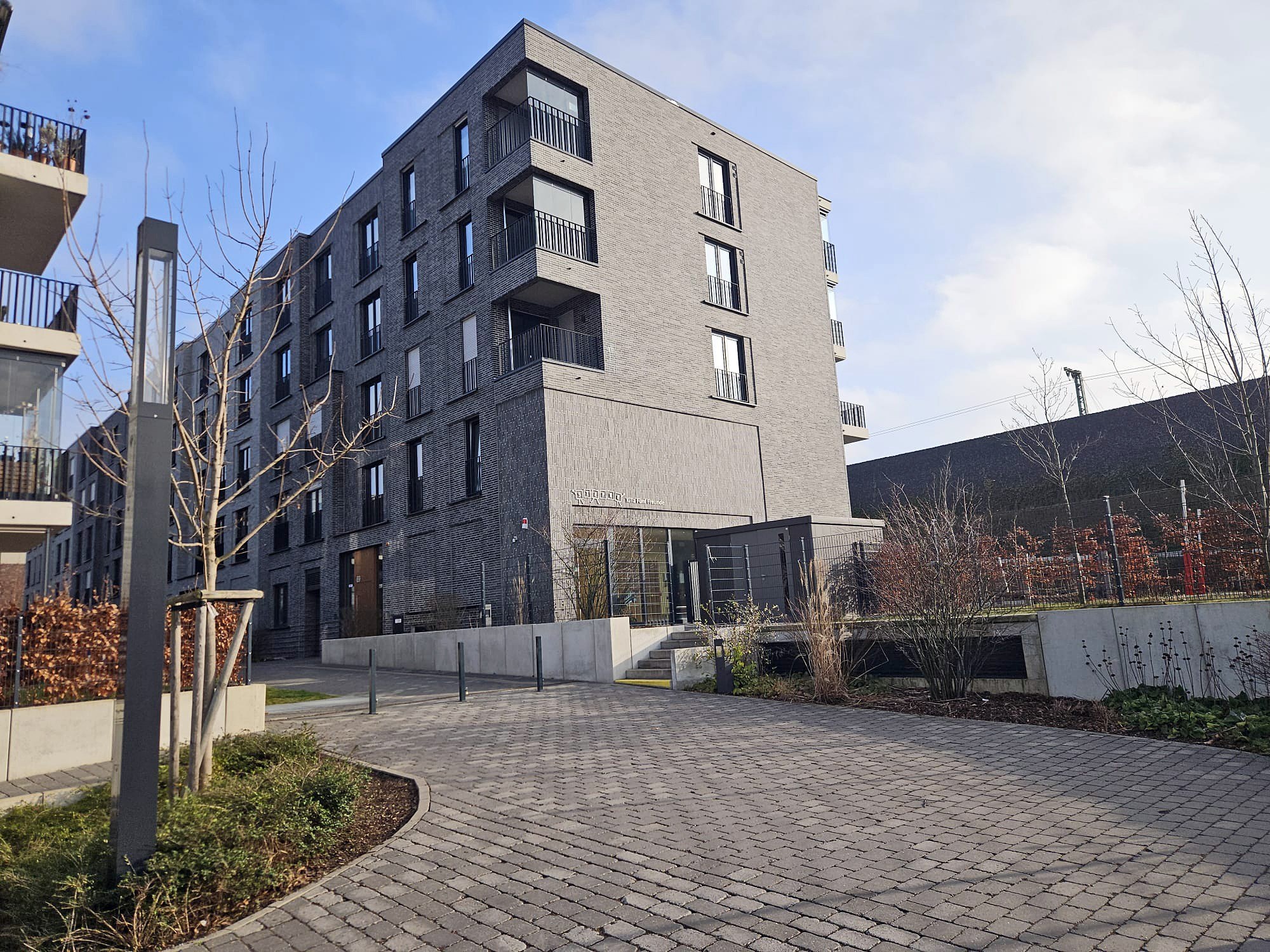

Op het voormalige spooremplacement van 70.000 m² voor het goederenstation in Keulen-Ehrenfeld ontstaat de nieuwe stadswijk „Ehrenveedel“. Het object van Pandion AG, „PANDiON FÜNF FREUNDE“, met een markante antracietkleurige metselwerkgevel heeft een woonoppervlak van 6.000 m² en omvat 129 koopwoningen volgens de norm KfW 55. De oplevering van het complex was in 2021 gepland.In het kader van de nieuwbouw moet het gebouwencomplex losgekoppeld zijn. Doel van deze maatregel is om de aangrenzende gebouwdelen tegen trillingen en secundair luchtgeluid te beschermen. Dit vereiste een elastische oplegging onder de funderingsplaat, een evenredige wandisolatie en een console-oplegging.
DE OPLOSSING

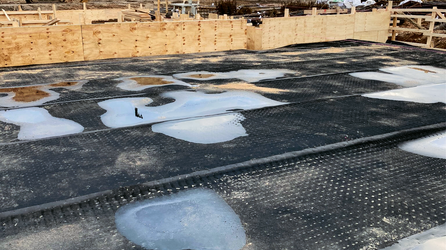

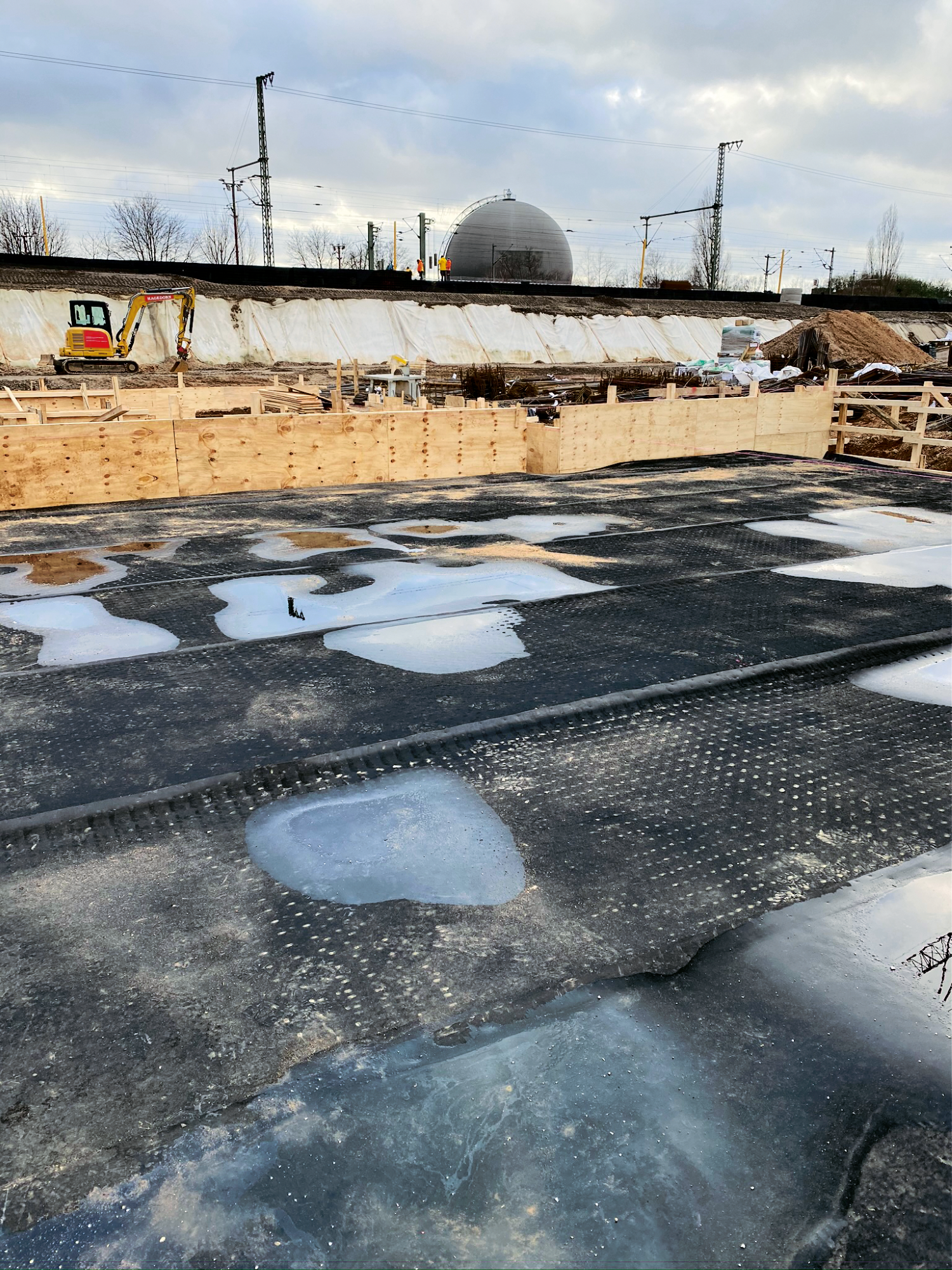

Voor de trillingsgeïsoleerde plaatsing van het gebouwencomplex werden de elastomeer opleggingen Calenberg Cisador 80 en 1700, Cibatur en Civerso type A geïntegreerd. De funderingsoplegging (deeloplegging) is met Cibatur uitgevoerd om de belasting te kunnen afdragen.Onder de funderingsplaat van het gebouw werd Cibatur op een beschermingslaag aangebracht. Door de toepassing van Civerso type A konden de op gronddruk belaste buitenwanden worden losgekoppeld. Door middel van een consoleoplegging met Cisador 1700 en Cisador 80 werd de kelderverdieping van de aangrenzende woningen gescheiden.
