STADSWIJK LENBACH GÄRTEN

HET PROJECT EN DE EISENS

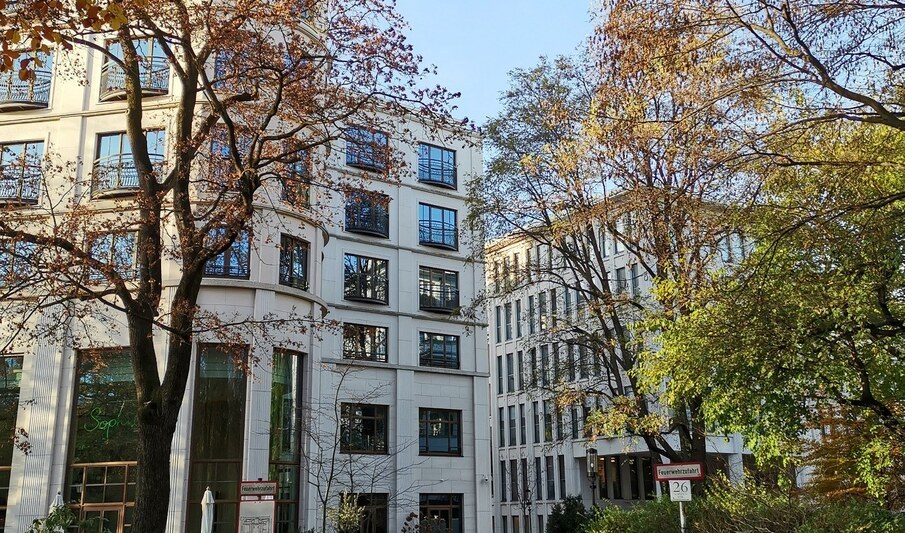

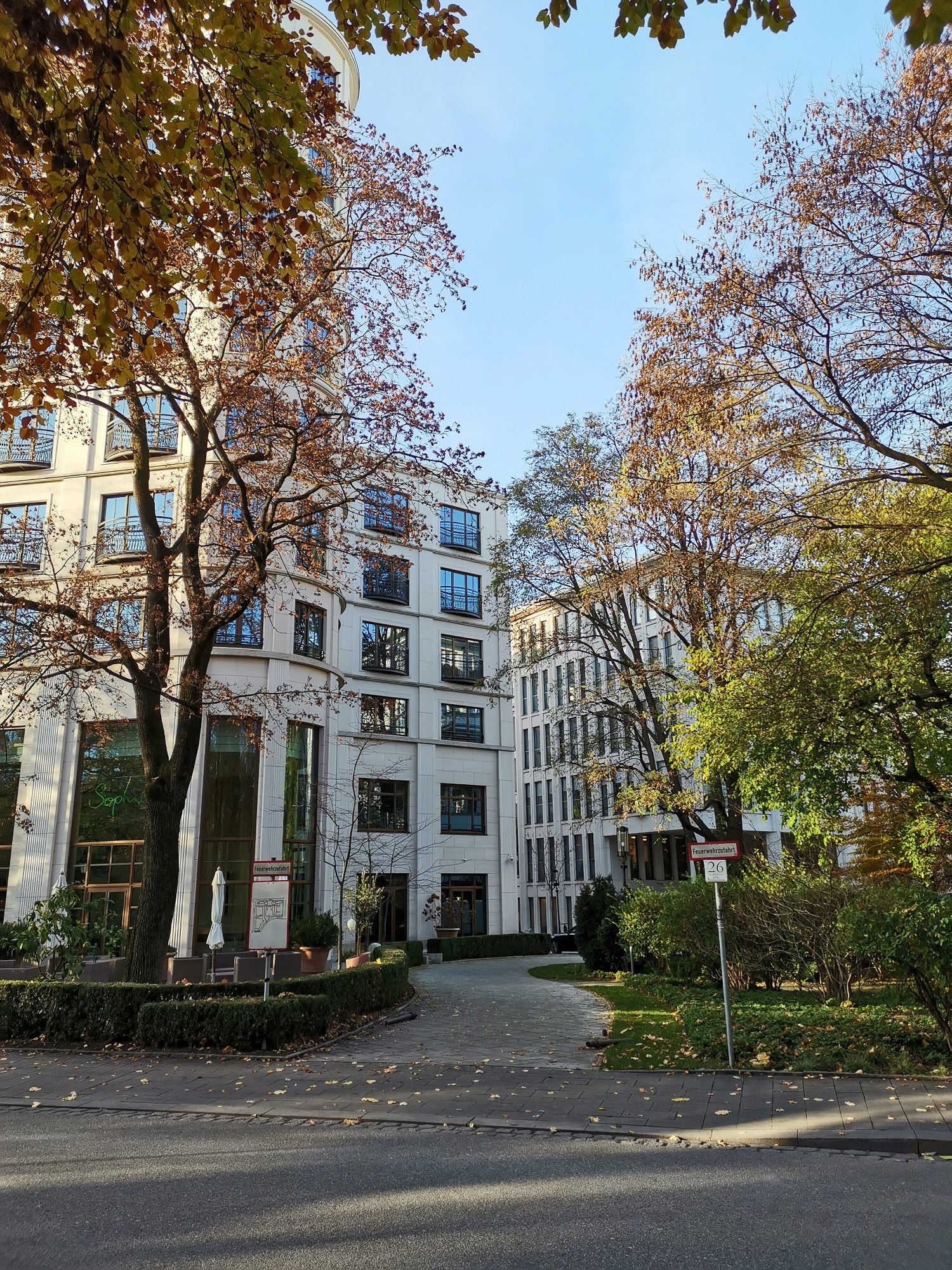

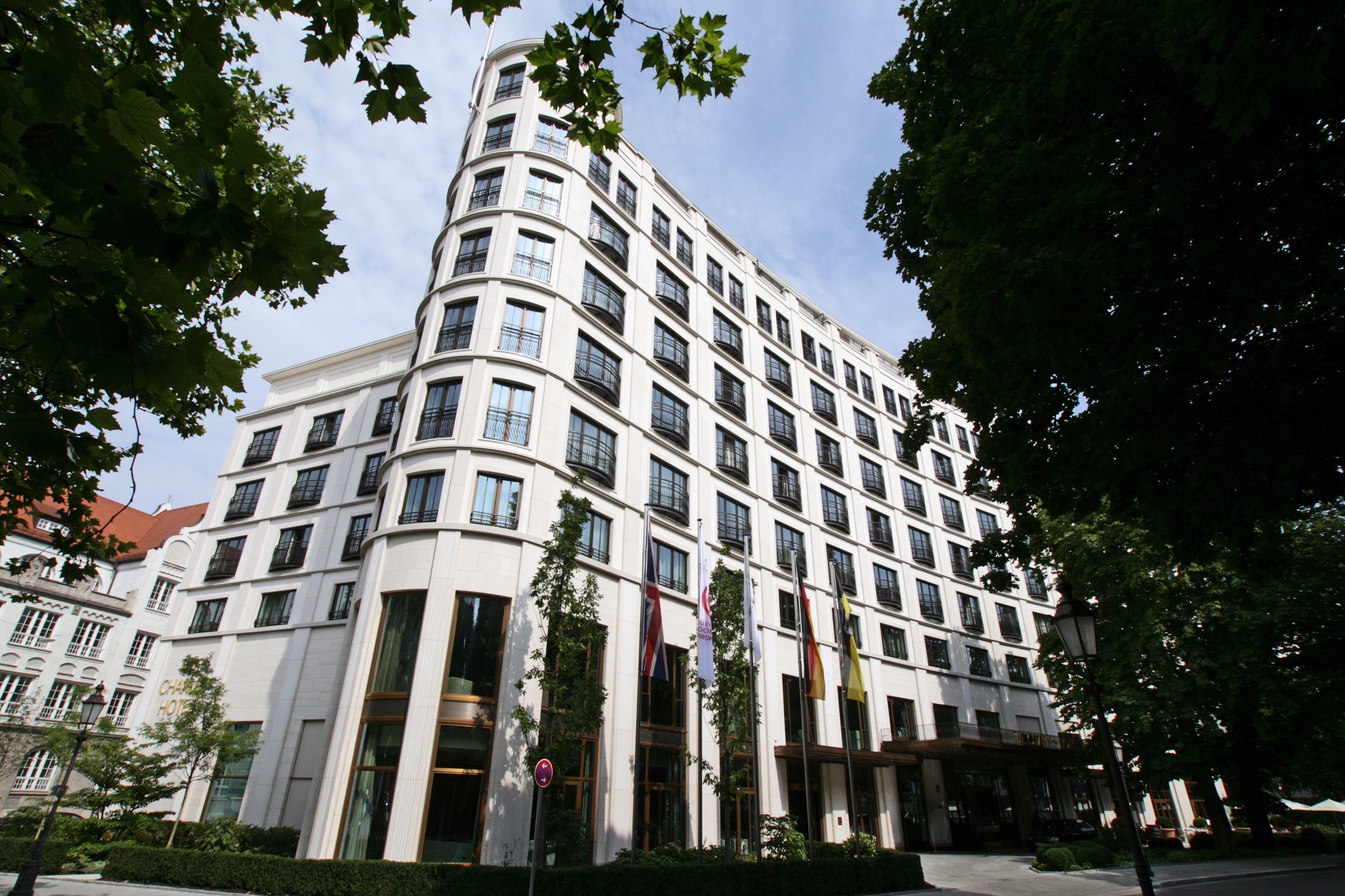

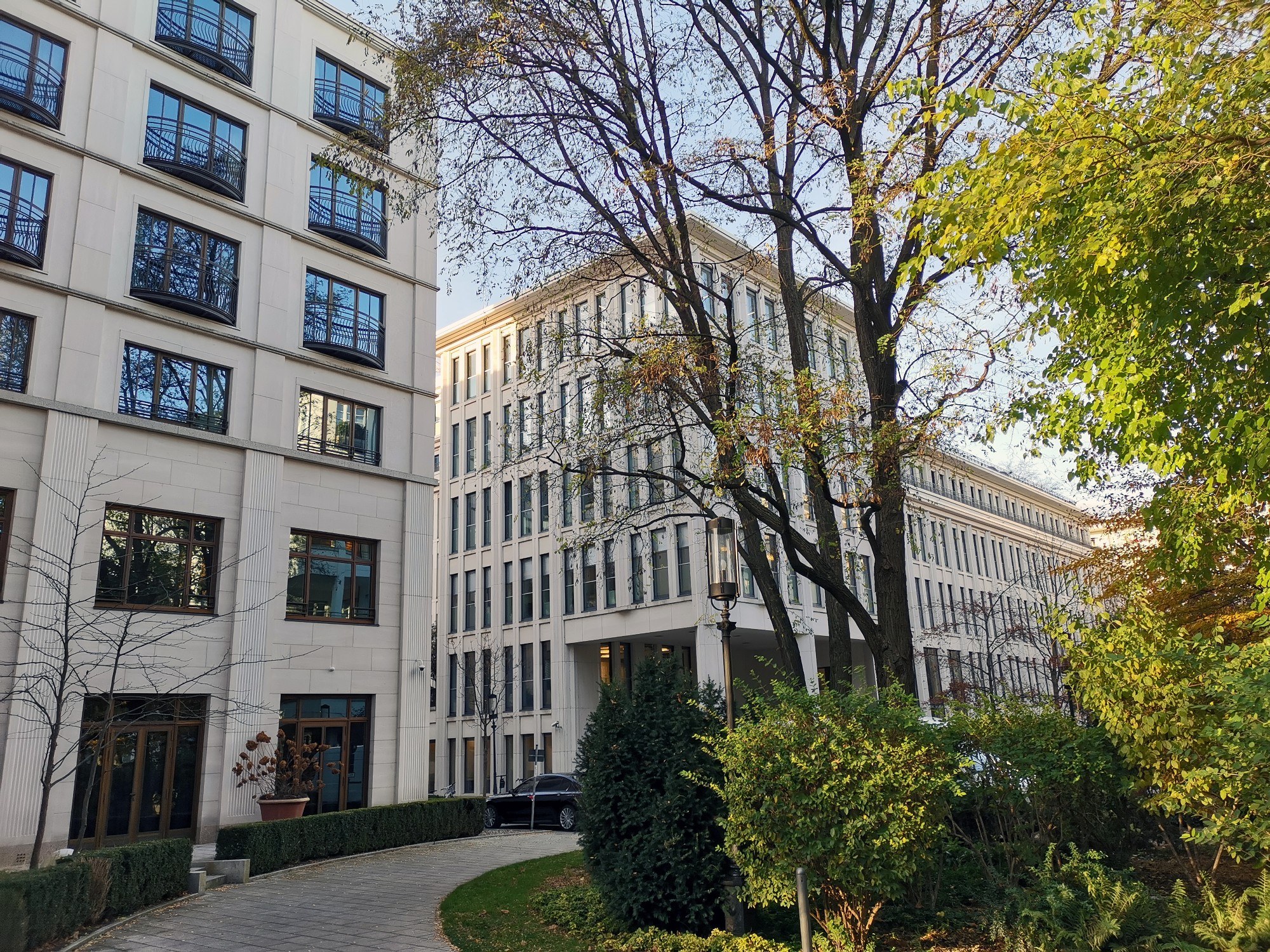

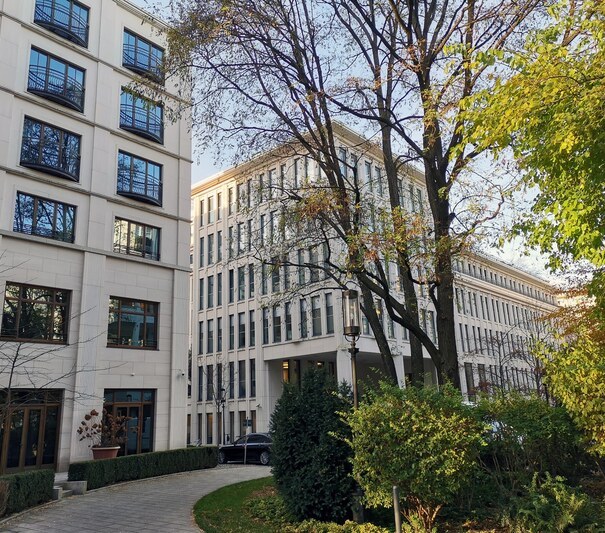

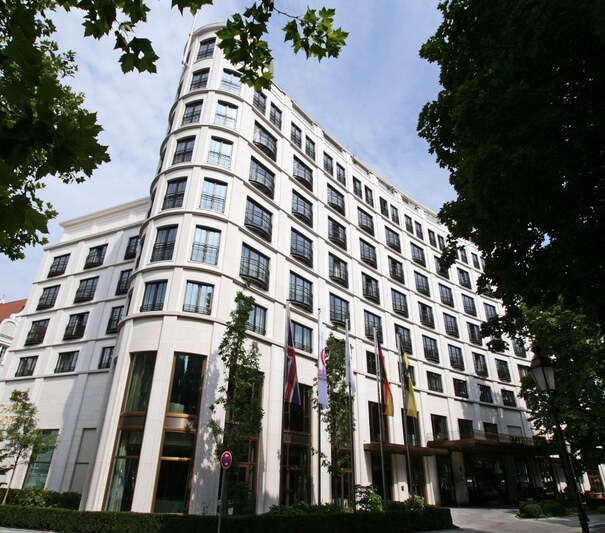

De symbolische en veelvuldig bekroonde nieuwe stadswijk bestaat uit diverse woongebouwen, kantoorgebouwen en het vijfsterrenluxe hotel „The Charles“ met acht verdiepingen en een ondergrondse parkeergarage. De woonwijk is vernoemd naar de beroemde Münchense schilder Franz von Lenbach. Vlakbij het project bevinden zich de Oude Botanische Tuin en het centraal station, evenals verschillende metrolijnen. Uit metingen is gebleken dat passerende treinen via de constructie contactgeluidsgolven doorgeven aan de grond en aangrenzende gebouwen, die door bewoners, gebruikers en hotelgasten worden ervaren als trillingen en secundair luchtgeluid.

Dit unieke bouwproject vereiste dan ook nauwkeurig afgestemde maatregelen om te voldoen aan de zeer strenge eisen op het gebied van luchtgeluid en trillingsemissies. Dit gebeurde om het wooncomfort en de levenskwaliteit van alle bewoners te waarborgen.

DE OPLOSSING

Als trillingsbescherming dienden speciale uitvoeringen van de Cibatur-mat van Calenberg, aangezien ze in een gebied met hoge grondwaterdruk werden geplaatst, zijn ze omhuld met waterdichte rubberen hoezen.
Het product is speciaal ontwikkeld voor elastische oplegging tot een waterdiepte van 6 meter. Tegen de waterdruk van onderaf wordt Cibatur vóór het inlassen op een stijve kunststofplaat geplaatst en vóór het aanbrengen van de wapening voorzien van een extra beschermlaag (blinding).
Voor de verticale trillingsisolatie van de buitenste keldermuren zijn projectspecifieke granulaatmatten gebruikt.
Het gehele gebouwencomplex werd in bepaalde delen elastisch opgelegd met Cibatur; de afstemfrequentie van de oplegging bedroeg circa 12,5 Hz. Latere metingen hebben aangetoond dat Cibatur tot op de dag van vandaag aan de hoge normen blijft voldoen.
