EENGEZINSWONING MET MEERDERE VERDIEPINGEN
ONTWERP VAN EEN ECONOMISCHE, ELASTISCHE ONDERSTEUNING VOOR GEBOUWEN
HET PROJECT EN DE EISENS

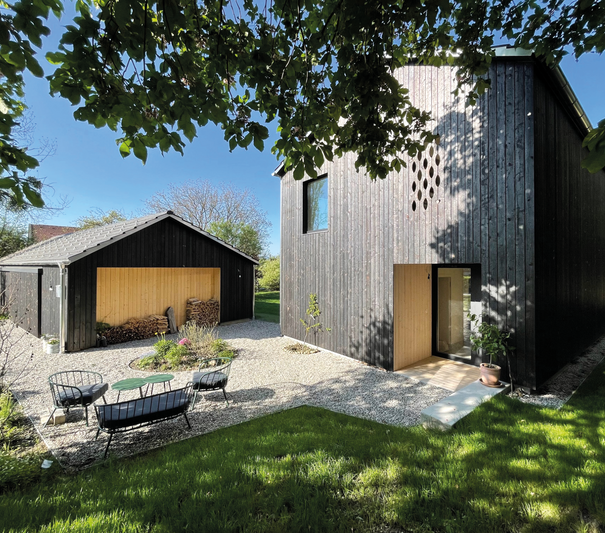

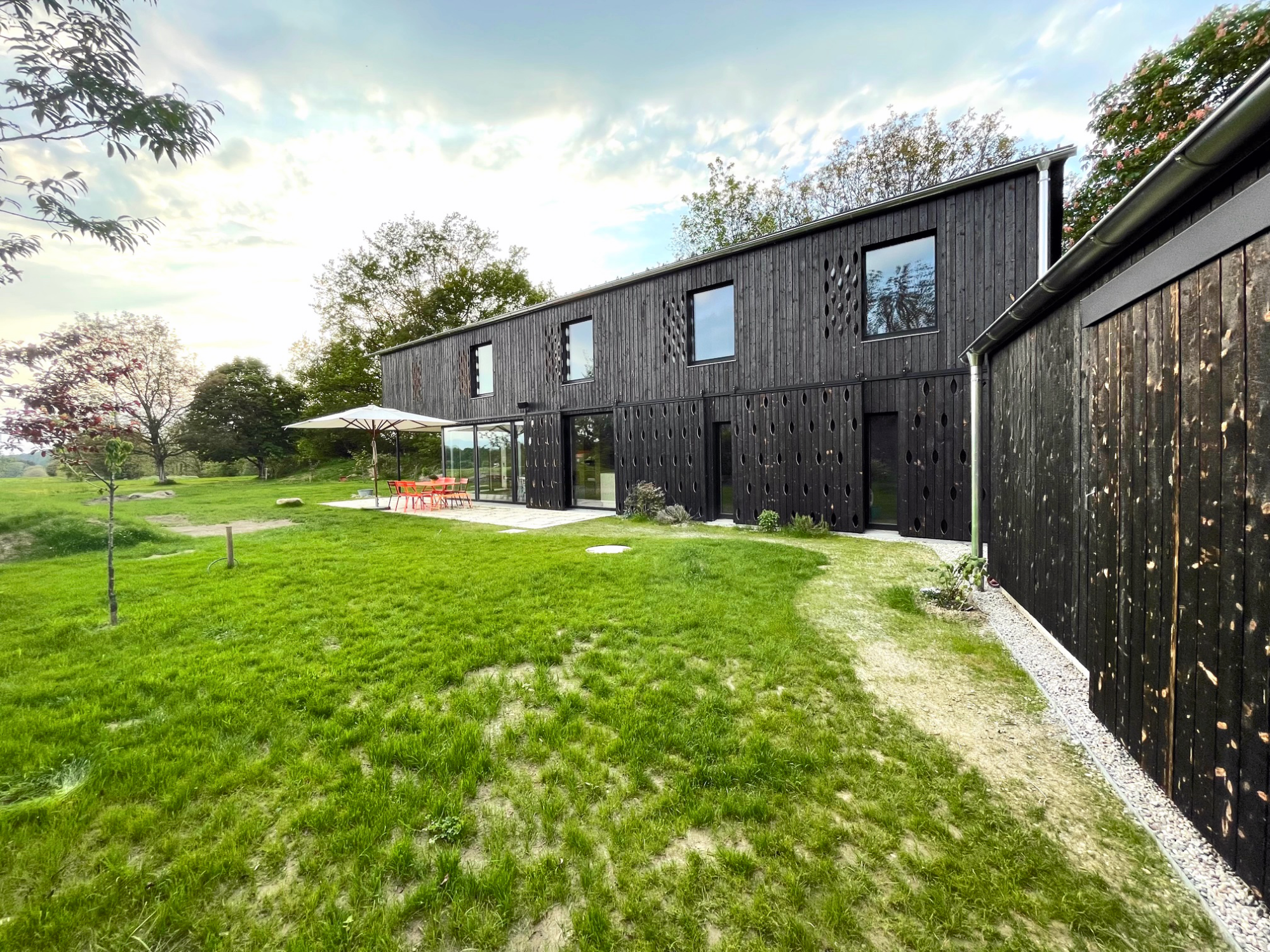

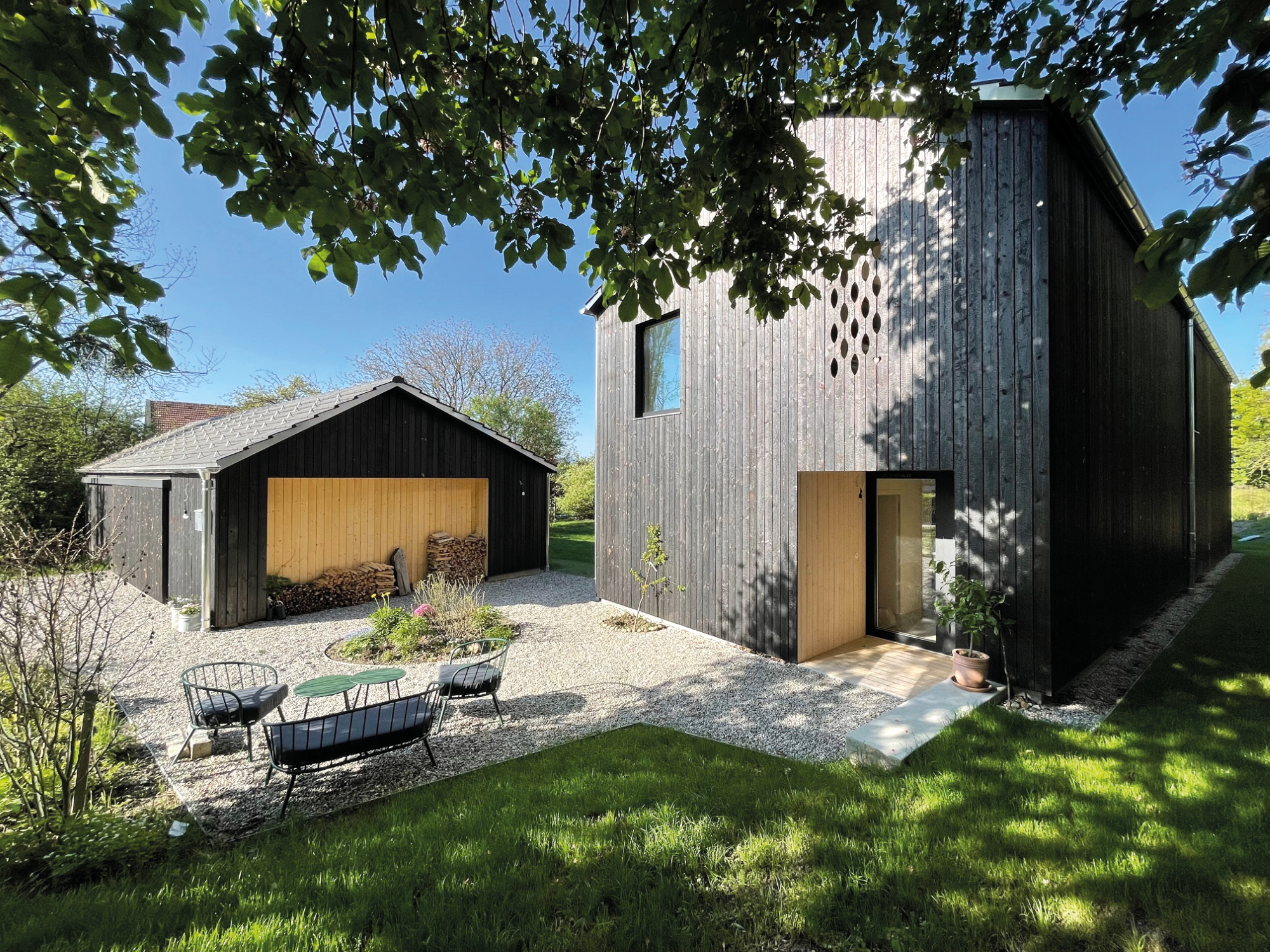

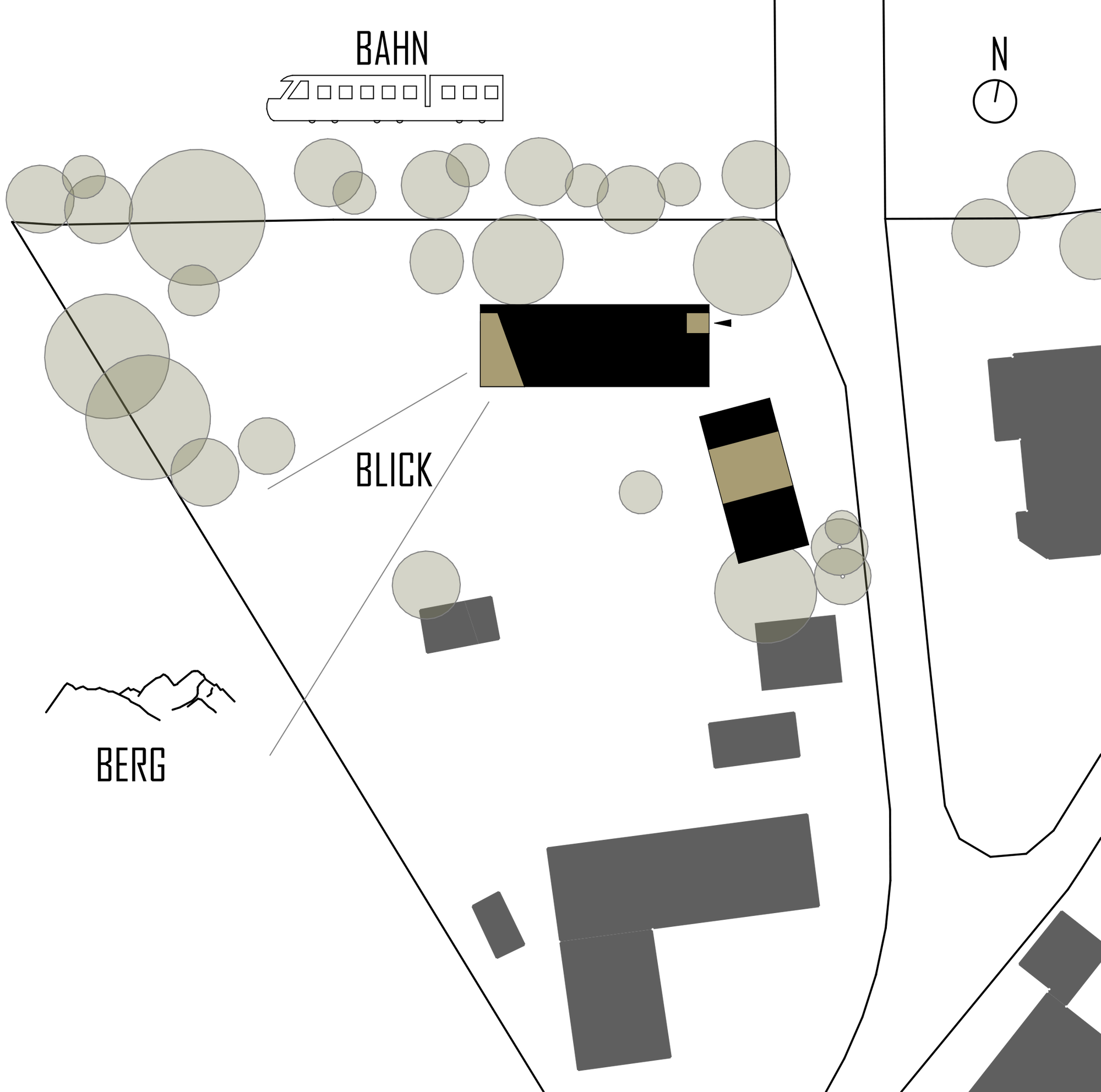

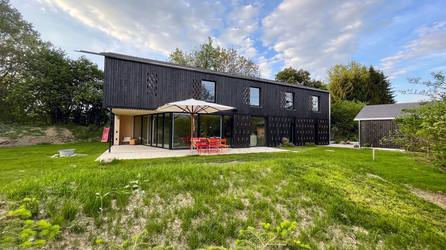

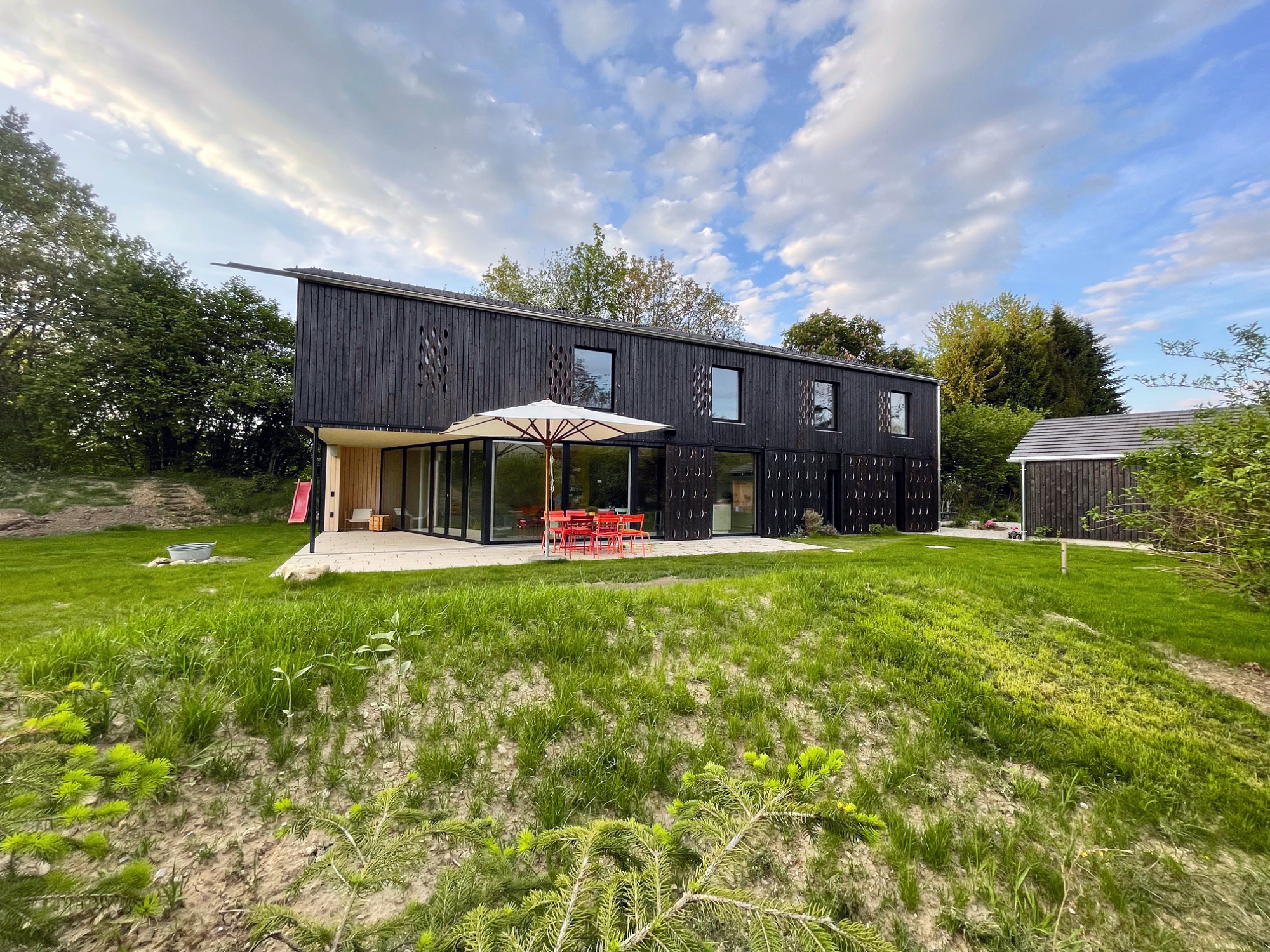

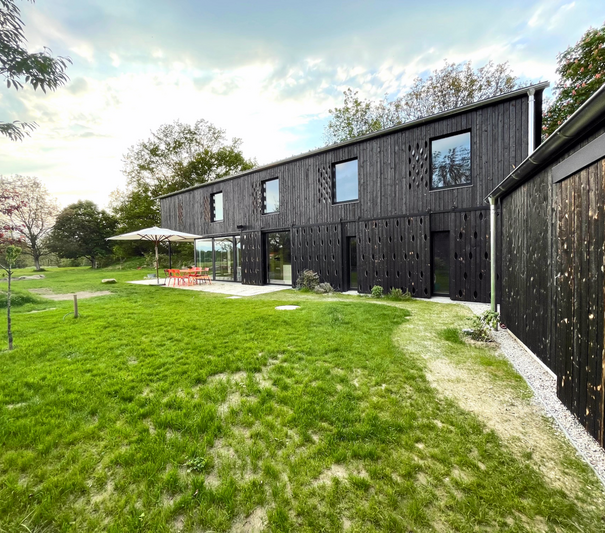

In de gemeente Bad Endorf in Opper-Beieren zijn meerdere eengezinswoningen gebouwd vlakbij een regionale een regionale trein- en tramspoorlijn. De deskundige in bouwdynamiek voorspelde hoge emissies door trillingen en secundair luchtgeluid en raadde een elastische ondersteuning voor gebouwen aan met een afstemfrequentie van ong. 7 Hz.Er moest een economische oplossing voor een elastische ondersteuning voor gebouwen worden uitgewerkt om de bewoners te beschermen tegen trillingsemissie en emissie van secundair luchtgeluid veroorzaakt door het aangrenzende spoorverkeer.
DE OPLOSSING

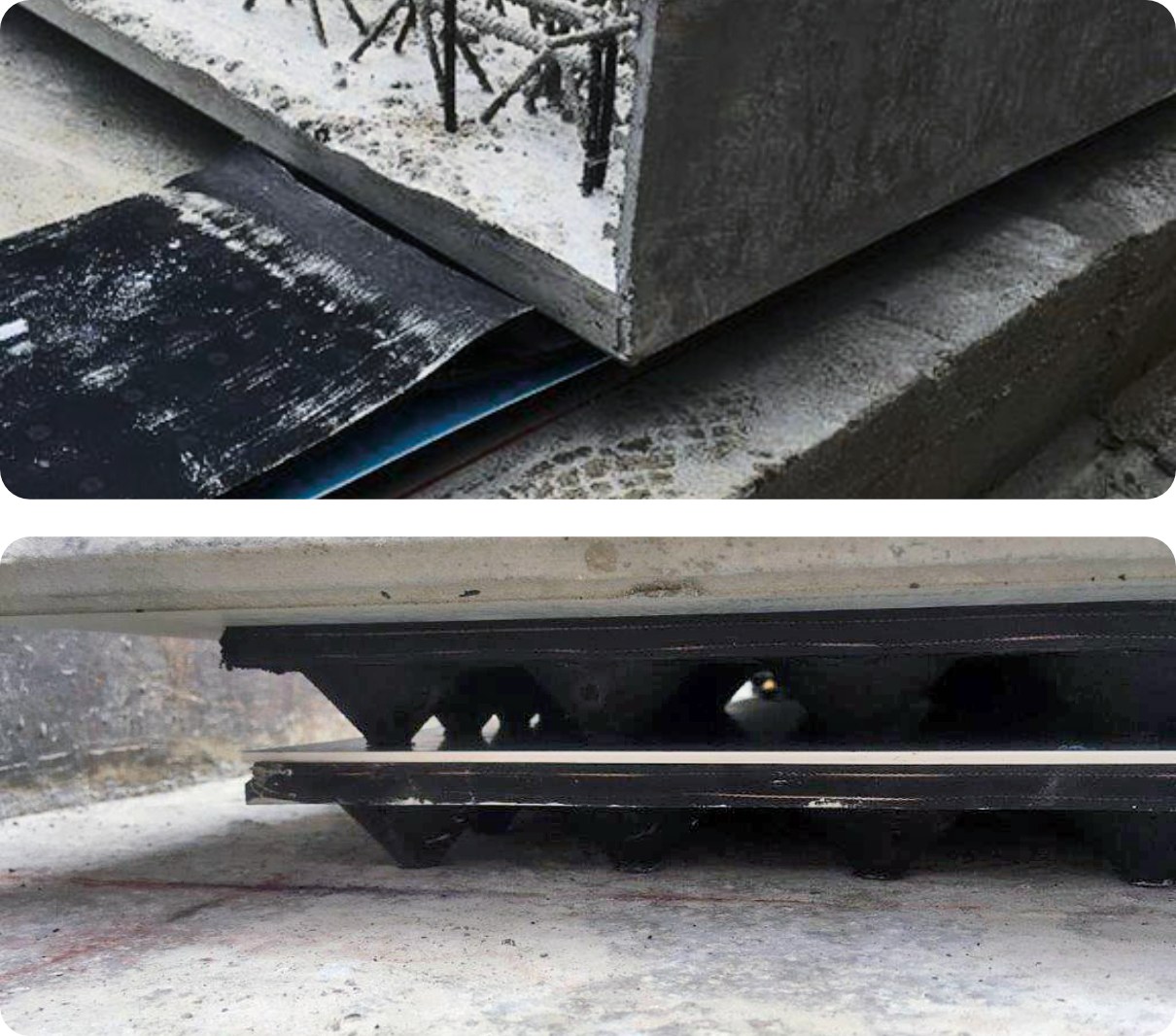

Het ontwerp van Calenberg voorzag het strookvormige gebruik (dus niet over het volledige oppervlak) van de elastomeer oplegging Cibatur. De horizontale bodemoplegging onder de vloerplaat en de strokenfunderingen werden uitgevoerd met een dubbele laag Cibatur. Omdat Cibatur in een zeer groot belastingsbereik dezelfde lage eigenfrequentie levert, konden de delen van de fundering met een uiteenlopende belasting worden voorzien van opleggingsstroken van dezelfde breedte. Daarna werden er holle spanbetonplaten op Cibatur gelegd en de voegen tussen de platen werden vrij van geluidsbruggen dicht gegoten.
