DE NIEUWE DFB EN HAAR ACADEMIE
TRILLINGSISOLATIE VAN ZEVEN LUCHTBEHANDELINGSKASTEN
HET PROJECT EN DE EISEN

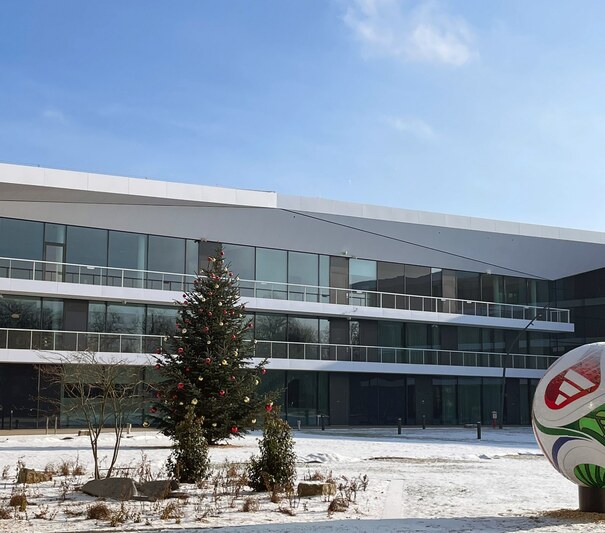

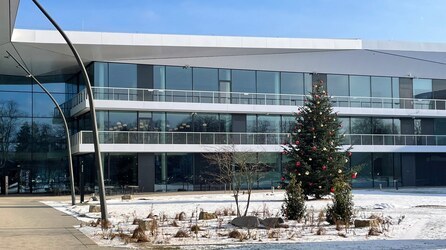

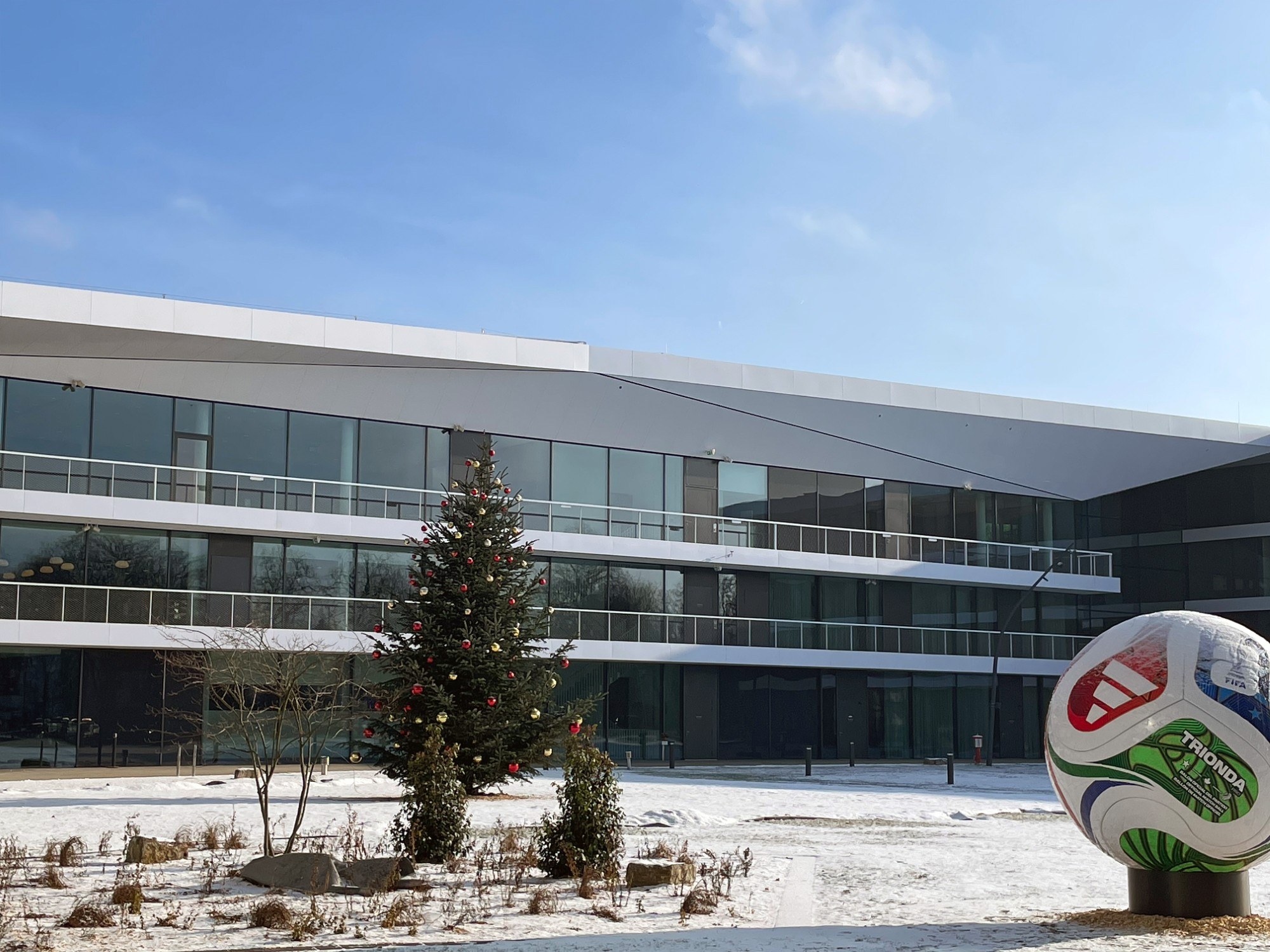

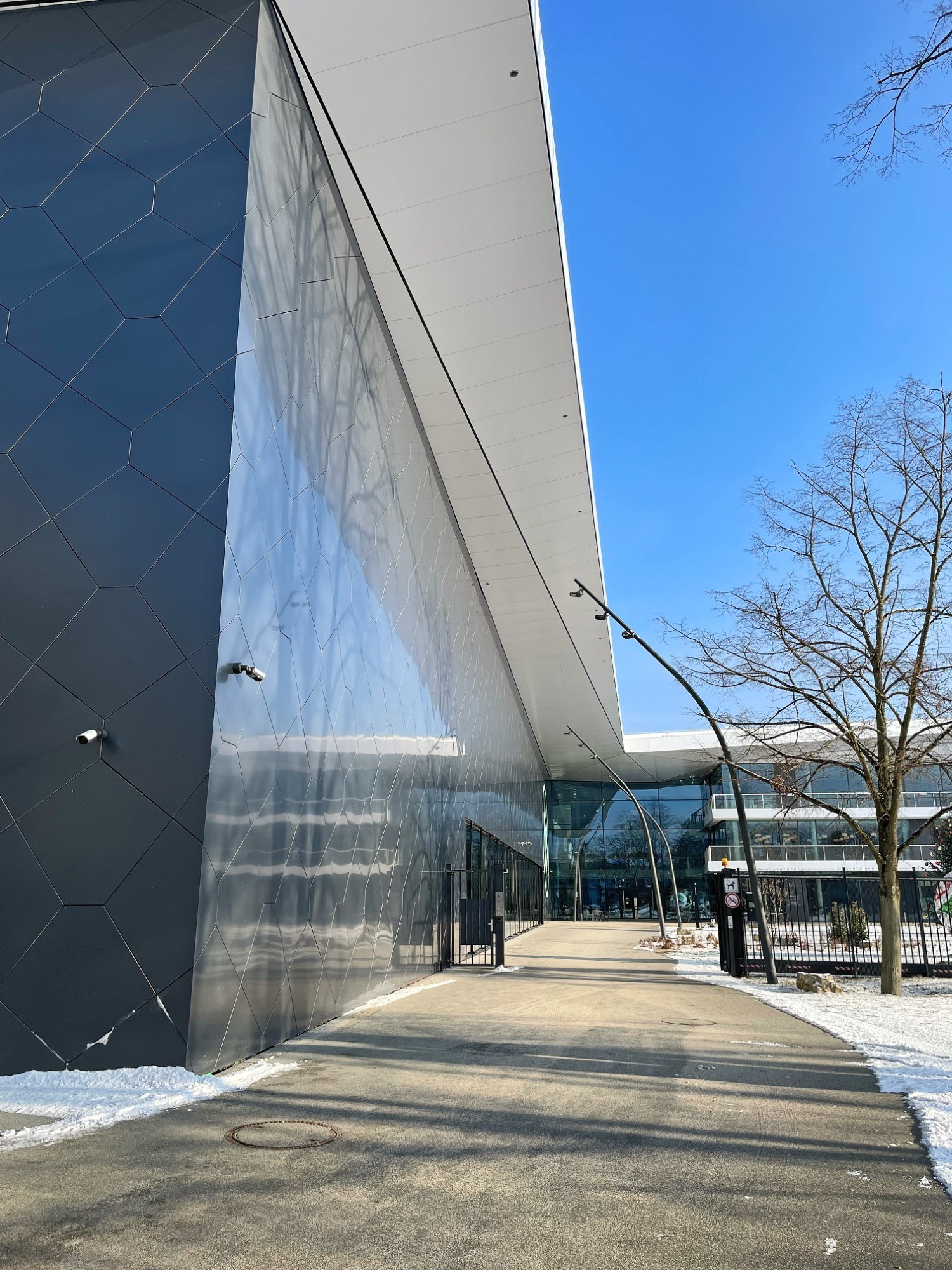

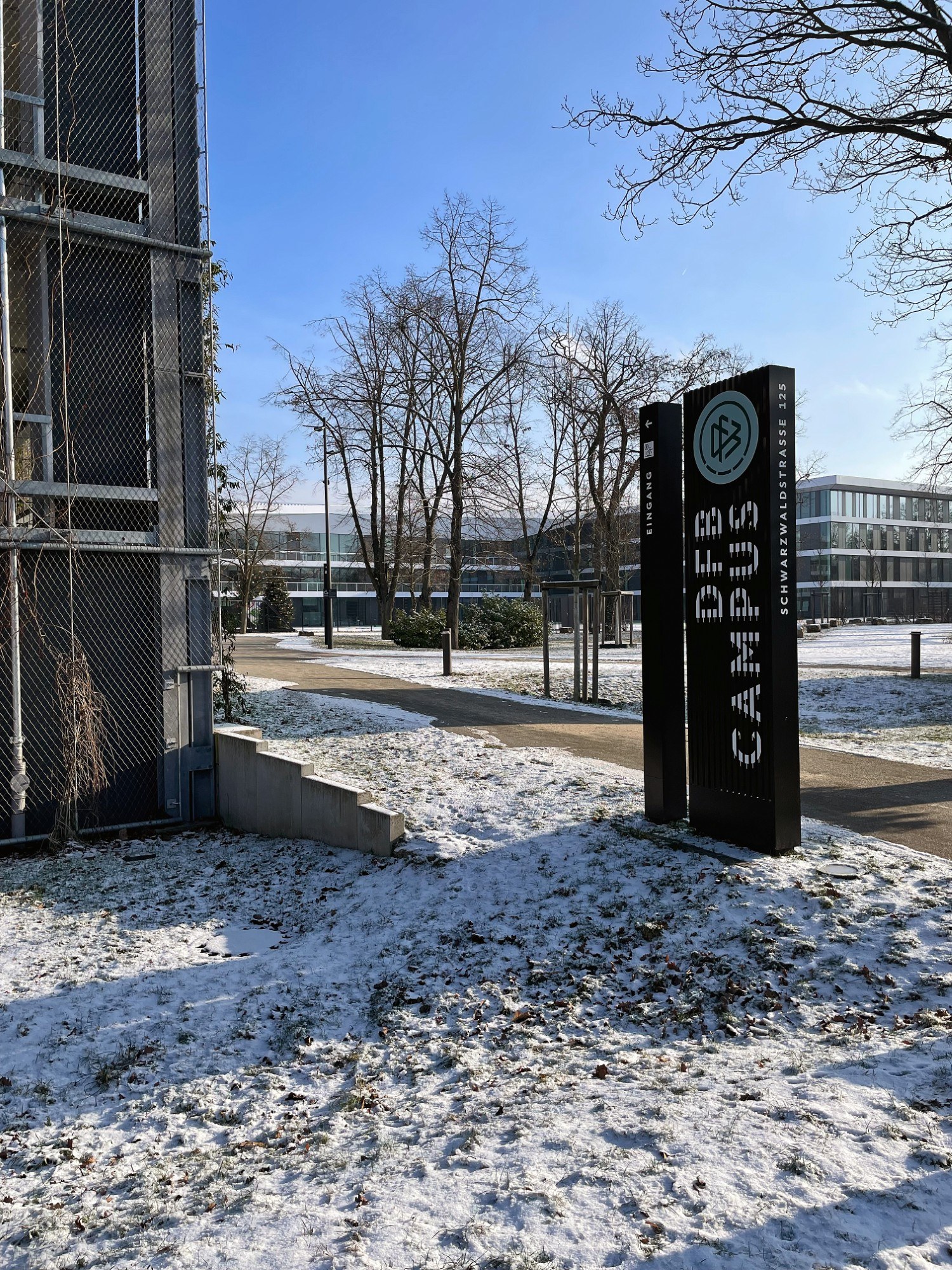

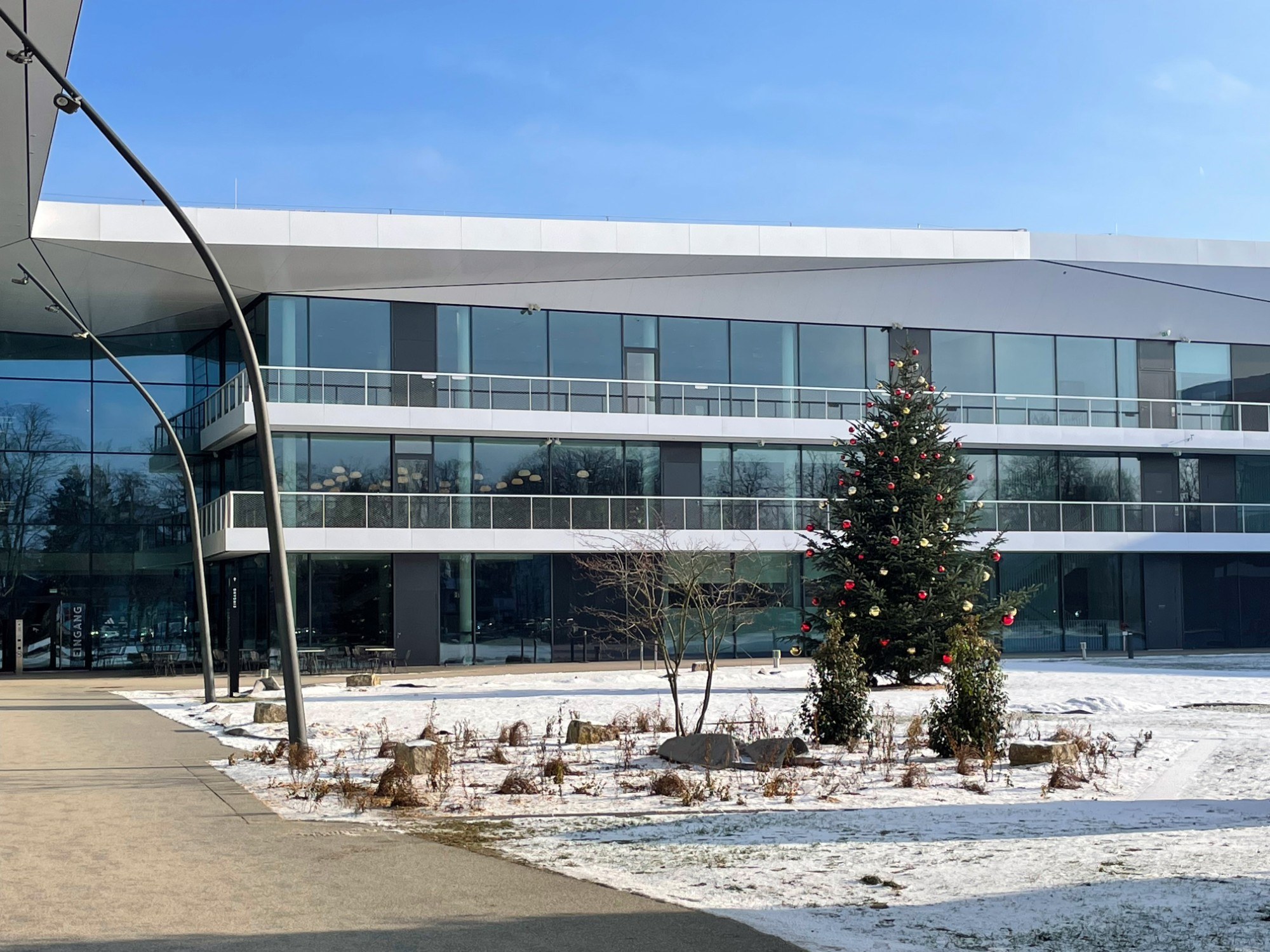

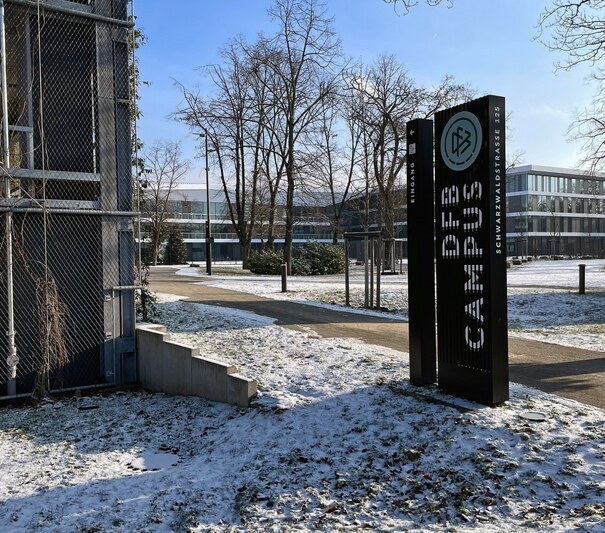

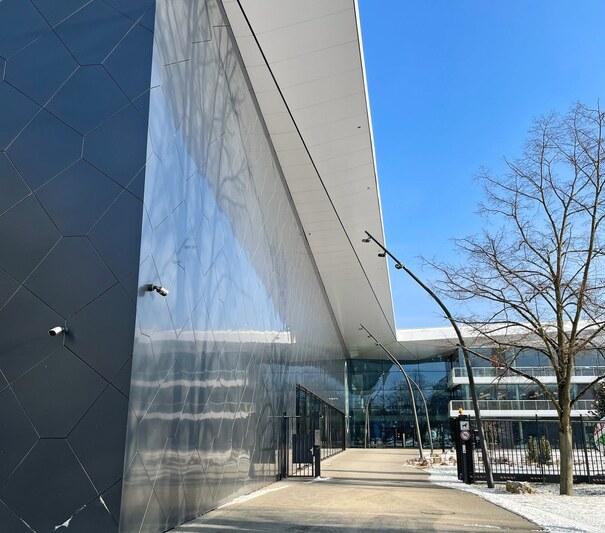

De nieuwe DFB en haar academie, gebaseerd op ontwerpen van het architectenbureau kadawittfeldarchitektur, zijn in 2022 opgeleverd. Op het terrein van de voormalige renbaan van Frankfurt zijn op een oppervlakte van negen hectare gebouwen gerealiseerd waarin administratie en sport samenkomen. Zoals bij een nieuwbouw moeten in de technische centrale verschillende airco-installaties ontkoppeld worden. Doel van deze maatregel is om de aangrenzende gebouwdelen te beschermen tegen trillingen en secundair luchtgeluid van de airconditioningsystemen.
DE OPLOSSING

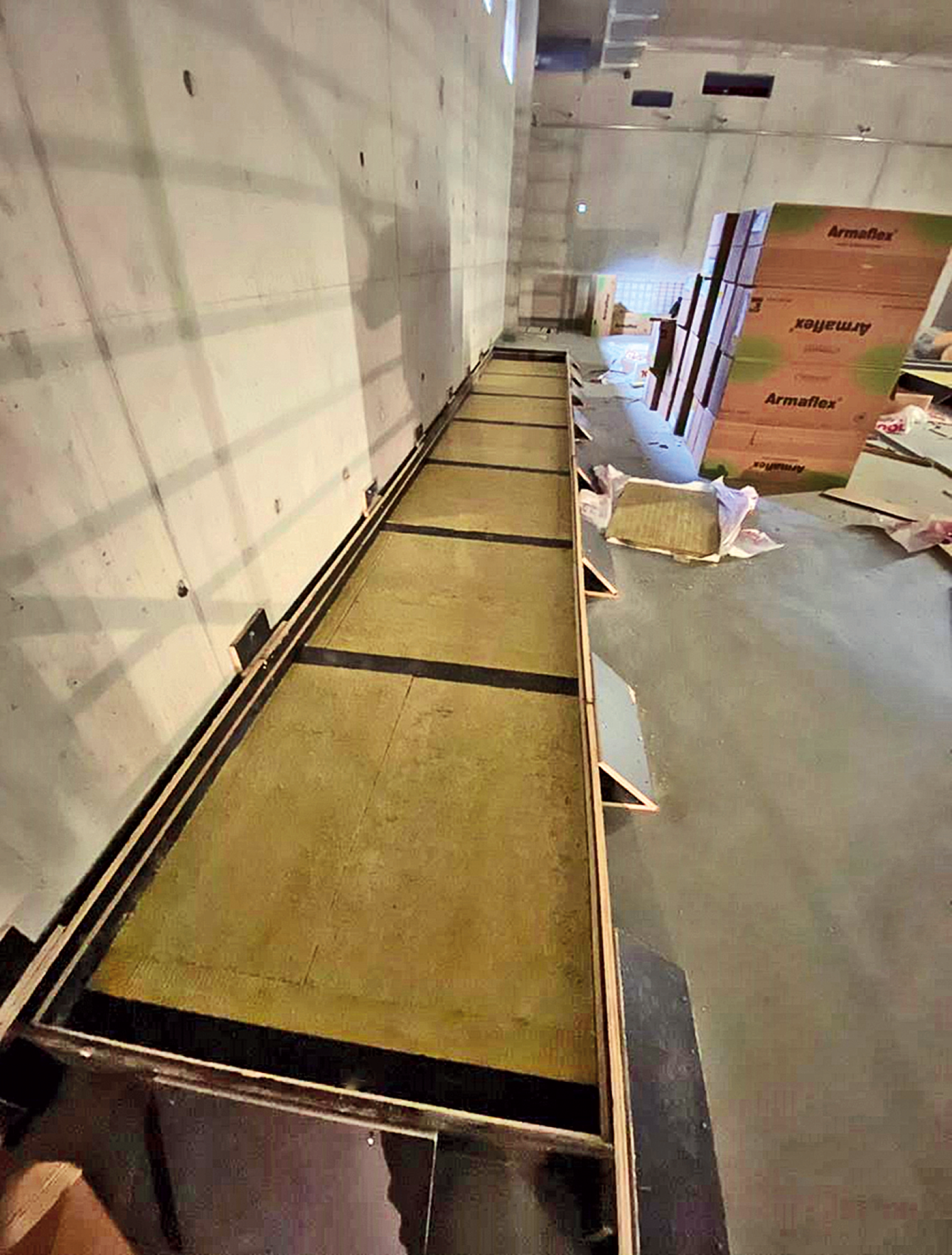

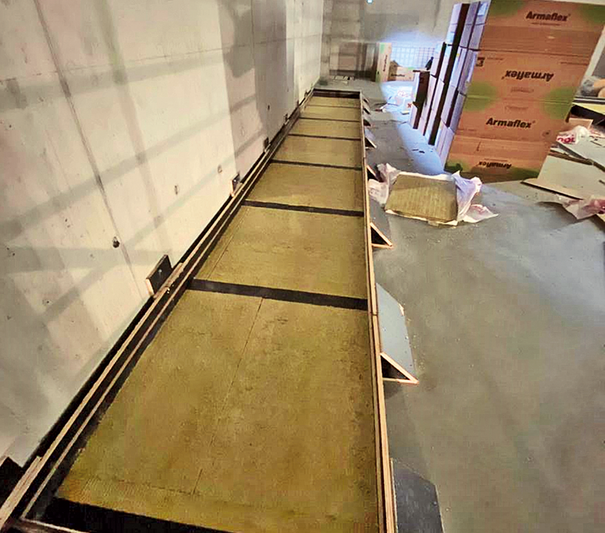

Als oplossing voor de trillingsisolatie werden Calenberg Cisador 80 elastomeerlagers geïntegreerd in de installatie van de luchtbehandelingskasten. Cisador 80 werd in de vorm van stroken onder de tussenfunderingen geplaatst vóór het betonneren, waarbij de vrije ruimtes tussen de opleggingen werden opgevuld met minerale wol om geluidsbruggen te voorkomen. Met Cisador 80 van 60 mm dik kan een afstemfrequentie van ongeveer 10 Hz worden bereikt.
